Руководство по ЧПУ обработке сборок из смешанной латуни и алюминия

Понимание сборок из смешанной латуни и алюминия

Инженерная задача объединения латуни и алюминия

Объединение латуни и алюминия в одной механической сборке представляет собой уникальный набор инженерных задач. В то время как эта комбинация позволяет дизайнерам использовать легкие свойства алюминия вместе с отличной износостойкостью и смазочными свойствами латуни, она создает значительные риски. Основная проблема связана с электрохимической несовместимостью. Когда эти разнородных металла контактируют в присутствии электролита, создается естественная батарея, что приводит к ускоренному разрушению материала. Для управления этим балансом требуются точные стратегии ЧПУ обработки и проактивный подход к поверхностной инженерии.

Совместимость материалов и гальваническая серия

Совместимость материалов определяется по гальванической серии, которая ранжирует металлы по их электрохимическому потенциалу , измеряемому в вольтах (В). Чем дальше друг от друга расположены два металла на этой шкале, тем больше потенциальная разница, и тем быстрее корродирует менее благородный металл.

Алюминий выступает как активный анода, в то время как латунь ( медный сплав) выступает как благородный катодом. Ниже в таблице выделены стандартные электрические потенциалы, которые приводят к этой реакции:

Группа металлов / Сплав	Анодный индекс (В)	Роль в смешанной сборке	Относительное благородство
Алюминиевые сплавы (например, 6061, 7075)	-0.90В до -0.75В	Анод (Корродирует)	Активный / Менее благородный
Нержавеющая сталь (ссылка на серию 300)	-0.55В до -0.50В	Нейтральная ссылка	Умеренно благородный
Латунь и медные сплавы	-0.45В до -0.40В	Катод (Защищён)	Благородный / Пассивный

Ключевые различия в свойствах материалов и характеристиках

Для оптимизации ЧПУ-обработки и обеспечения структурной целостности инженерам необходимо балансировать различные физические и механические характеристики обоих материалов.

• Тепловое расширение: Алюминий расширяется и сжимается значительно быстрее, чем латунь. Этот тепловой несоответствие может вызывать напряжение в соединениях с точными допусками при тепловом циклировании.
• Масса против прочности: Алюминий обладает исключительным соотношением прочности к весу для конструкционных элементов, в то время как латунь обеспечивает надежность и низкое трение для движущихся частей.
• Обрабатываемость: Алюминий требует высоких скоростей шпинделя и острых инструментов для предотвращения образования липких стружек, тогда как свободно-режущая латунь позволяет быстро удалять материал с минимальным износом инструмента, но требует точного контроля стружки.

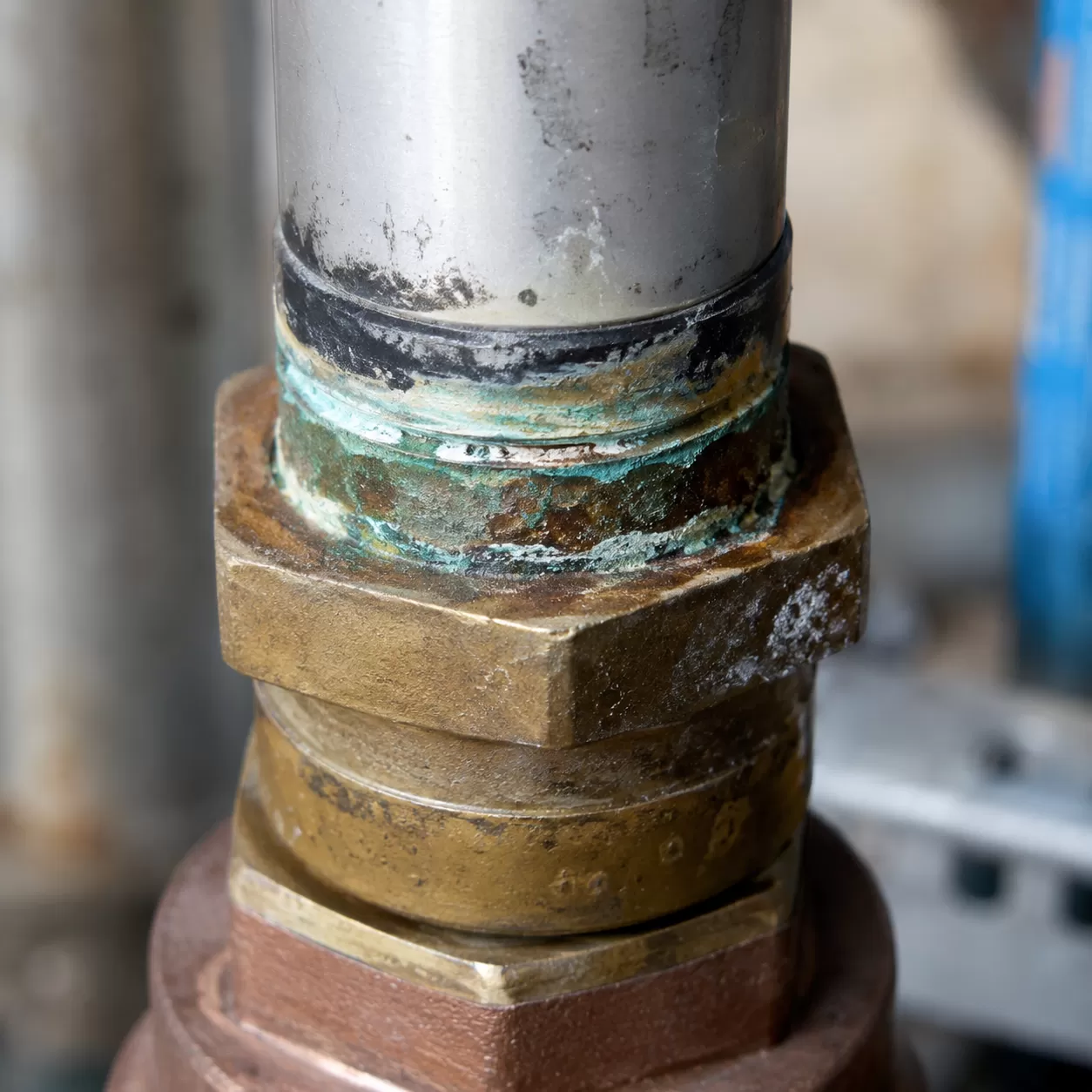

Механика гальванической коррозии в сочетании металлических пар

Что вызывает гальваническую коррозию?

Гальваническая коррозия происходит, когда два разнородных металла делают электрический контакт в присутствии электролита, например влаги или влажности. Это создает естественный аккумуляторный элемент. Электроны текут от более активного металла к более благородному, вызывая ускоренное разрушение активного металла. Для инженеров и покупателей, использующих быстром прототипировании алюминия, понимание этого электрического тока очень важно перед отправкой проектов на производство.

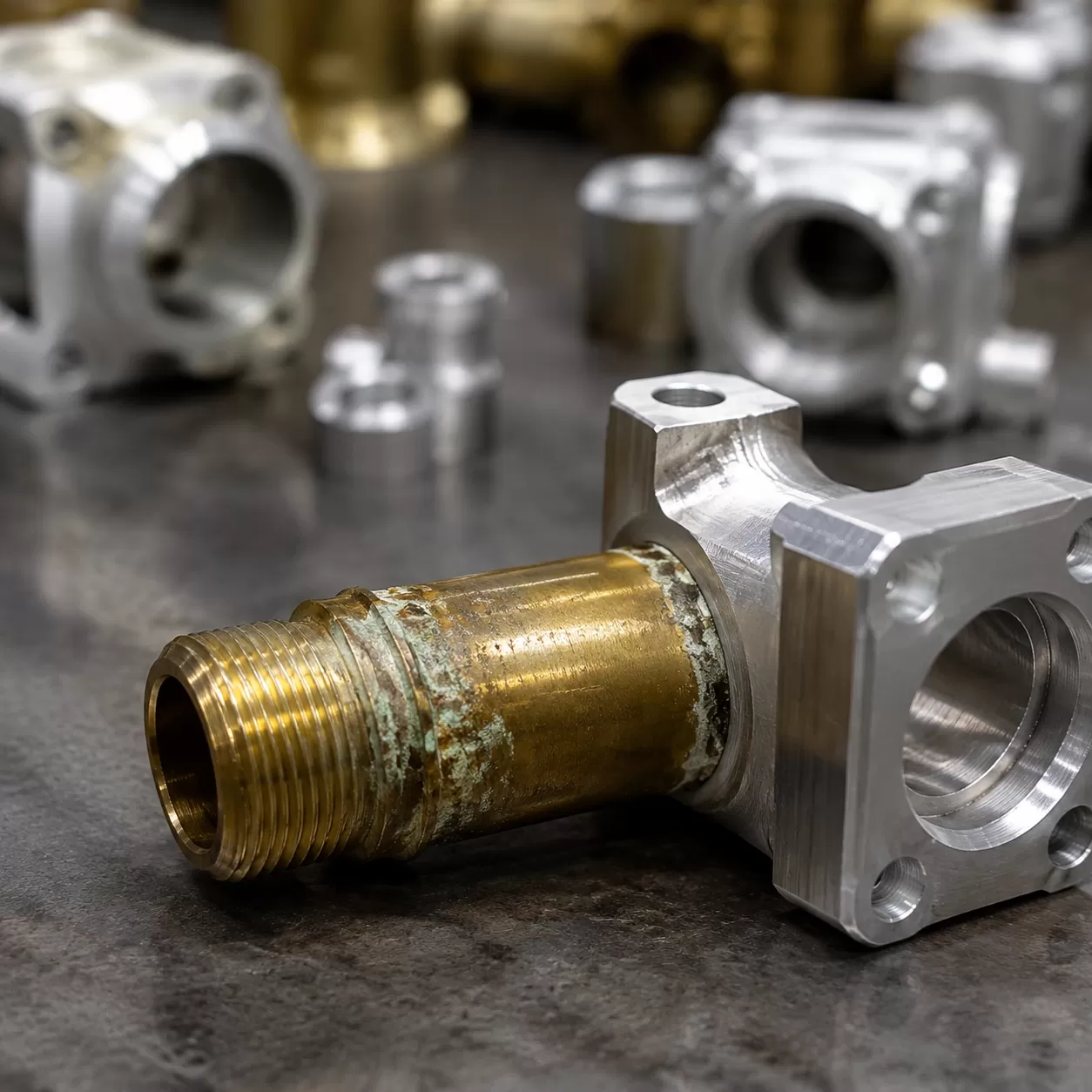

Отношение анода к катоду между алюминием и латунью

В сборках из смешанных латунных и алюминиевых элементов эти два материала выполняют очень разные роли из-за их электрохимическому потенциалу:

• Алюминий (анод): Обладает более низким потенциалом по сравнению с гальванической серии. Он выступает в роли жертвенного анода, то есть будет корродировать.
• Латунь (катод): Как один из тяжелых медные сплавы, латунь обладает более высоким потенциалом. Она выступает в качестве катода и остается защищенной, отводя электроны от алюминия.

Поскольку разность потенциалов между ними обычно превышает 0,40 В, такое соединение вызывает агрессивную гальваническую коррозию, если не принять меры защиты.

Влияние факторов окружающей среды и влажности

Скорость коррозии сильно зависит от окружающей среды. Чистый, сухой воздух снижает риск. Однако введение электролит ускоряет повреждение:

Тип окружающей среды	Уровень риска	Влияние на сборки
Сухой внутри помещения	Низкая	Минимальный перенос электронов происходит.
Высокая влажность / прибрежная зона	Высокая	Морская вода и влаги создают высоко проводящий путь.
Системы охлаждения жидкостями	Критические	Постоянное воздействие неограниченной воды или охлаждающей жидкости вызывает быстрое образование ямочной коррозии.

Застревание коррозии: почему смешанные сборки слипаются вместе

Когда алюминий корродирует, образующийся алюминиевый оксид занимает гораздо больше физического пространства, чем исходный металл. В плотных, точно обработанных резьбах или соединениях эта окисление быстро расширяется. Корка создает огромное давление внутри сборки, блокируя компоненты вместе. Это называется гальваническим зажимом, и оно делает практически невозможным разборку или обслуживание деталей без полного разрушения латунных или алюминиевых компонентов.

Особенности фрезерной обработки латунью и алюминием

При работе с смешанными сборками из латуни и алюминия ваш выбор стратегии обработки напрямую влияет как на вашу прибыль, так и на качество деталей. Обработка этих двух материалов вместе или последовательно требует хорошего понимания того, как они взаимодействуют с вашими режущими инструментами, настройками станка и системами охлаждения. Чтобы быстро освоить основные принципы перед началом работы, ознакомьтесь с нашим комплексным руководством по основам ЧПУ.

Различия в обрабатываемости и износ инструмента при ЧПУ

Латунь и алюминий ведут себя по-разному под режущим краем. Алюминий обладает высокой пластичностью и склонен к образованию наслоений (BUE), когда материал прилипает к инструменту. Латунь, напротив, легко ломается и образует короткие, хрупкие стружки, но содержание цинка может вызывать износ инструмента из-за абразивных частиц при длительном производстве.

Особенность	Алюминий (например, 6061-T6)	Латунь (например, C360)
Оценка обрабатываемости	Высокий (прибл. 70-80%)	Отличный (эталон 100%)
Контроль крошки	Длинный, волокнистый (требует резцов с разрушителями стружки)	Короткие, хрупкие хлопья
Тип износа инструмента	Накопление кромки (BUE) и адгезия	Абразивный износ из-за содержания цинка
Предпочтительные инструменты	Непокрытые карбидные или DLC покрытия	Микро-зернистый карбид с острыми краями

Достижение финишной обработки поверхности и точных допусков

Для достижения совпадающих отделок поверхности на сборках из латуни и алюминия необходимо точно настроить разные скорости и подачи для каждого компонента. Алюминий требует высоких скоростей шпинделя и агрессивных подач для удаления стружки и предотвращения нагрева, в то время как латунь хорошо обрабатывается при умеренных скоростях и точном контроле, чтобы избежать заусенцев.

• Стратегия охлаждения: Используйте высококачественное водорастворимое масло для смазки алюминия и смыва пыль от латуни. Смесь стружки из латуни может действовать как абразив при повторной циркуляции через систему охлаждения.
• Жесткость: Держите зажим заготовки плотно. Латунь плотная и тяжелая, что влияет на поглощение вибраций по-другому, чем легкий алюминий при высокоскоростной обработке.
• Обработка острых краев: Алюминий оставляет тяжелые заусенцы, требующие механического удаления, тогда как латунные заусенцы тонкие, но острые. Планируйте отдельные автоматические циклы удаления заусенцев для обеспечения точных посадок.

Стратегии резьбонарезания и затяжки при сборке

Резьбонарезание — это критический момент, когда физическая совместимость этих двух материалов становится особенно важной. Поскольку латунь значительно тверже и тяжелее алюминия, существует постоянный риск повреждения резьб при сборке.

• Взаимодействие резьбы: При вкручивании латунного болта в алюминиевую резьбовую втулку обеспечьте минимальную глубину ввинчивания, равную 2-кратному номинальному диаметру во избежание срыва резьбы в более мягком алюминии.
• Контроль крутящего момента: Используйте калиброванные динамометрические ключи. Алюминиевые резьбы легко деформируются под действием высоких значений крутящего момента, которые латунная крепежная деталь может легко выдерживать.
• Гальваническая защита: Применяйте непроводящие антифрикционные составы в процессе нарезания резьбы, чтобы предотвратить действие жидкости или влаги в качестве электролита между разнородными металлами.

Управление стоимостью утилизации и затратами на материалы

Чистый пол цеха — прибыльный пол цеха, особенно при работе со сборками из латуни и алюминия. Латунный лом имеет значительно более высокую рыночную цену, чем алюминиевый, но только при условии его чистоты.

Совет эксперта: Держите конвейеры для стружки и сборные контейнеры полностью раздельно. Смешивание алюминиевой и латунной стружки разрушает ценность переработки обоих металлов, превращая прибыльный поток лома в низкоценные смешанные отходы.

Планируйте производственное расписание так, чтобы сначала изготавливать все алюминиевые компоненты, тщательно очистить станок, а затем переключиться на изготовление латунных деталей, чтобы максимизировать возврат затрат на материалы.

Проектирование с учетом технологичности (DFM) для предотвращения коррозии

При работе со сборками из латуни и алюминия продуманное предварительное проектирование является лучшей защитой от отказа оборудования. Внедрение практик проектирования с учетом технологичности (DFM) на начальном этапе прототипирования гарантирует структурную целостность деталей при сохранении экономической эффективности их производства на станках с ЧПУ.

Правило 0,15 В при выборе материалов

Самая правило 0,15 В является фундаментальным руководством в проектировании крепежа при работе с разнородных металла. В суровых или наружных условиях электрохимическому потенциалу разница между двумя соединенными металлами не должна превышать 0,15 вольт.

При соединении алюминия с медными сплавами, такими как латунь, разница потенциалов часто превышает этот порог, помещая сборку в зону высокого риска гальванического разрушения. Если среда строго контролируется и сухая, это правило может быть увеличено до 0,50 В, но для стандартных промышленных применений критически важно поддерживать разницу электрических потенциалов как можно более узкой.

Проектирование для предотвращения водных ловушек и щелей

Гальваническая коррозия не может произойти без электролит— обычно влаги или захваченной жидкости. Если вода скапливается в месте соединения алюминия с латунью, процесс коррозии ускоряется быстро.

• Устанавливайте дренажные отверстия: Обеспечьте наличие естественного пути выхода жидкости в любом кармане или углублении.
• Плавные переходы: Исключите острые внутренние углы, которые собирают конденсат.
• Используйте наклонные поверхности: Разрабатывайте самотечные геометрии на внешних поверхностях, чтобы предотвратить застой воды.
• Удаление щелей: Обеспечьте плотное, равномерное соединение поверхностей, чтобы капиллярное действие не притягивало влагу к соединениям.

Для сложных механических компонентов балансировка этих антикоррозийных геометрий с сложными внутренними каналами требует специализированных технологий обработки. Например, проектирование сложных путей каналов отражает техническую точность, необходимую при решении задач по проектированию и ЧПУ обработки регулируемых механизмов для закрепления скакалки, где сочетаются точные допуски и воздействие окружающей среды.

Оптимизация соотношения площадей поверхностей соединённых металлов

Относительный физический размер взаимодействующих металлов определяет скорость деградации сборки. Основное правило гальванического проектирования — поддерживать большой анод и маленький катод.

Роль металла	Относительная площадь поверхности	Влияние скорости коррозии
Алюминий (Анод)	Большой	Медленно и управляемо: Текущая плотность распределена по широкой области.
Латунь (Катод)	Маленькие	Безопасно: Маленький катод ограничивает общий гальванический ток.
Алюминий (Анод)	Маленькие	Катастрофично: Высокая плотность тока вызывает быстрое образование питтинга и ранний отказ.

Никогда не используйте алюминиевую заклепку, винт или маленький крепеж на большом латунном корпусе. Маленький алюминий анода быстро пожертвует собой, что приводит к механическому отказу. Вместо этого используйте латунные крепежи на больших алюминиевых конструкциях, чтобы минимизировать локализованное разрушение материала.

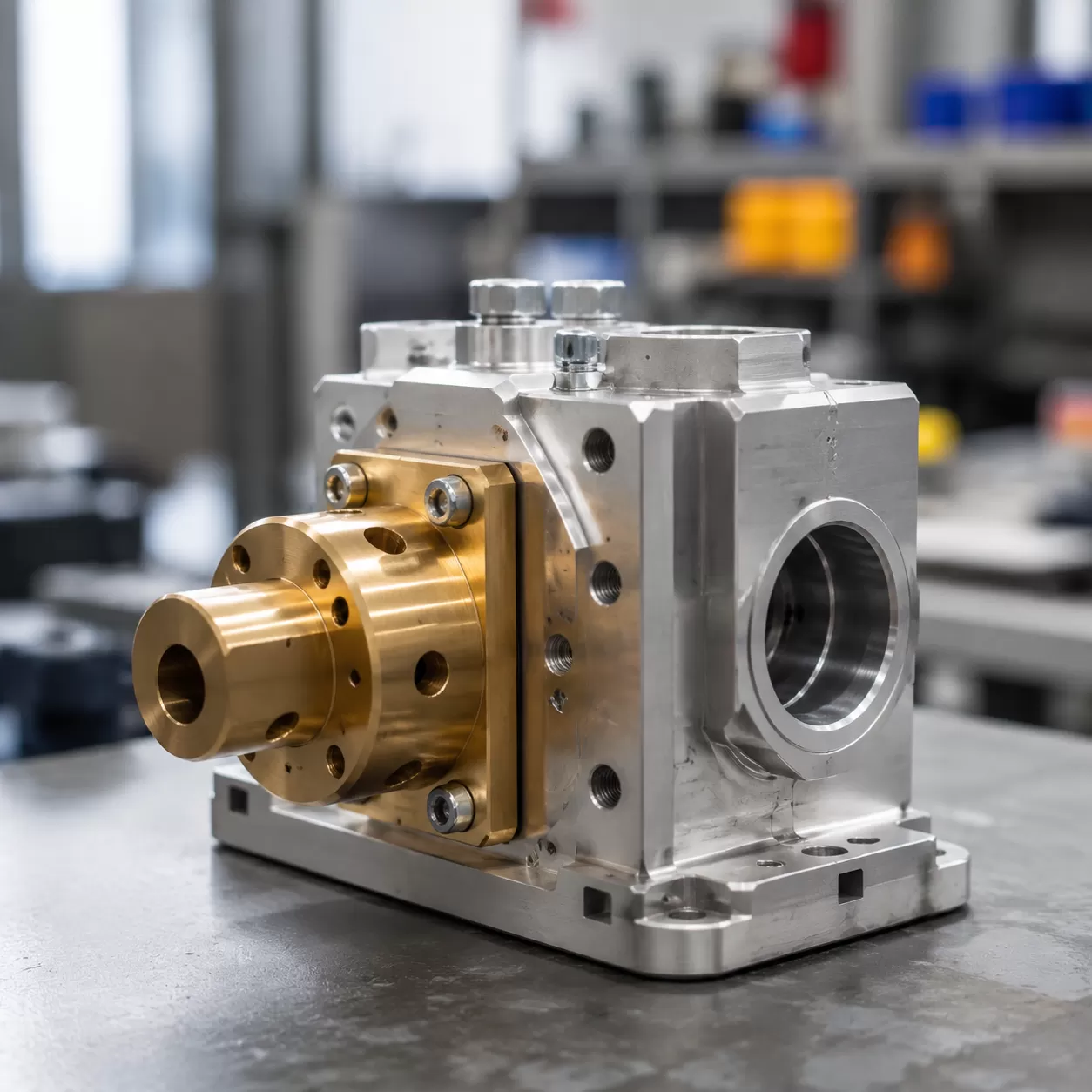

Стратегии снижения и обработки поверхности

При проектировании сборок из смешанных латунных и алюминиевых элементов точность ЧПУ-обработки — это только половина дела. Чтобы остановить разрушительную коррозию, необходимо внедрять надежные методы обработки поверхности и стратегии изоляции на этапах проектирования и сборки.

Использование электрической изоляции и барьерных материалов

Самый эффективный способ предотвратить гальваническую коррозию в сборках из латунных и алюминиевых элементов — разорвать электрическую цепь между двумя разнородными металлами.

• Изолирующие шайбы: Используйте не металлические шайбы (например, из нейлона, PTFE или Delrin), чтобы физически отделить латунные крепежи от алюминиевых пластин.
• Изоляционные рукава: Вставляйте пластиковые или композитные рукава вокруг болтовых стержней, чтобы предотвратить прямой контакт внутри обработанных отверстий.
• Прокладки: Используйте эластомерные или армированные стекловолокном прокладки для полного герметизации соединительных интерфейсов, чтобы исключить проникновение влаги.

Анодирование алюминия против гальванического покрытия латунью для защиты

Изменение химического состава поверхности металлов изменяет их электрохимический потенциал, сближая их в гальванической серии.

Тип обработки	Целевой металл	Механизм	Лучшее применение
Анодирование типа III с твердым покрытием	Алюминий	Создает толстый, непроводящий оксидный слой, блокирующий электрические токи.	Тяжелонагруженные промышленные детали, уличные корпуса.
Никелевое покрытие	Латунь	Запечатывает медный сплав под слоем никеля, уменьшая разрыв потенциала с алюминием.	Точные электронные компоненты, гидравлические соединители.

Если вы работаете с высокопроизводительными деталями, сочетание обработки алюминия 6082 на ЧПУ с покрытием типа III анодирования обеспечивает невероятно прочную защиту от суровых условий окружающей среды.

Роль саморезов и вставок с жертвенным эффектом

Если электрическая изоляция невозможна из-за требований заземления или структурных ограничений, можно ввести в сборку третий «жертвенный» металл.

• Стальные вставки с цинковым покрытием: Установка цинкованной спиральной вставки в резьбу алюминия перед вкручиванием латунного болта помогает защитить структуру алюминия.
• Жертвенные аноды: Добавление небольшого, легко заменяемого цинкового или магниевого элемента поблизости обеспечивает, чтобы коррозия атаковала жертвенный элемент, а не ваши критические детали, обработанные на ЧПУ.

Применение антикоррозийных покрытий и герметиков

Для полного спокойствия рекомендуется наносить защитные барьерные покрытия во время финальной сборки ваших компонентов из латуни и алюминия.

• Покрытия на основе хроматных преобразований: Отлично подходят для алюминиевых компонентов, требующих баланса между коррозионной стойкостью и мягкой электропроводностью.
• Антизазорные пасты: Специально разработанные, не проводящие антизазорные составы предотвращают проникновение влаги в резьбы и препятствуют слипанию деталей.
• Эпоксидные грунтовки и краски: Жидкие или порошковые покрытия, наносимые на собранное соединение, создают окончательный бесшовный барьер против внешней влаги и электролитов окружающей среды.

Сценарии применения сборок из латуни и алюминия: обработка на ЧПУ и вопросы гальванической коррозии

Системы жидкостного охлаждения и клапаны для жидкостей

В высокопроизводительных системах жидкостного охлаждения мы часто комбинируем медные сплавы, такие как латунь, с легким алюминием для балансировки тепловой эффективности, веса и стоимости. Латунь обеспечивает отличную обрабатываемость и коррозионную стойкость в пресной воде, в то время как алюминий сохраняет легкость всей сборки коллектора.

Однако, поскольку эти два различных металла расположены далеко друг от друга в гальванической серии, введение водного электролита создает высокий риск гальванической коррозии. Без правильной инженерной изоляции алюминиевый корпус выступает в роли жертвенного анода и быстро разрушается, что нарушает герметичность клапанов и вызывает протечки системы. Мы снижаем этот риск, применяя специальные поверхностные обработки на обработанных на ЧПУ компонентах или выбирая нержавеющие стальные детали, когда окружающая среда слишком агрессивна для обработанного алюминия.

Аэрокосмическая и оборонная промышленность

Снижение веса определяет каждое инженерное решение в аэрокосмическом проектировании. Алюминий является отраслевым стандартом для структурной целостности без увеличения веса, в то время как латунь часто выбирают для тяжелонагруженных втулок, износных подушек шасси и корпусов RF-разъемов благодаря низкому трению и отличной электропроводности.

При обработке на ЧПУ сборок из латуни и алюминия для оборонных целей строго соблюдаются военные стандарты. Мы гарантируем, что все зоны сопряжения оснащены надежными барьерными материалами, такими как не проводящие грунтовки или безкадмиевое покрытие, чтобы полностью исключить проникновение влаги между двумя металлами во время высокоатмосферных операций или морских экспедиций.

Медицинские приборы и высокотехнологичное электронное оборудование

Для передового диагностического оборудования и инструментов для производства полупроводников важны чистота материалов и точное заземление. Мы часто используем высокоточные Обработку на ЧПУ для оборудования полупроводников для создания плотных электронных корпусов, где заземляющие блоки из латуни напрямую монтируются на анодированный алюминиевый корпус.

Хотя эти системы высокотехнологичного электронного оборудования работают в климат-контролируемых условиях, атмосферная влага и регулярная химическая очистка все равно могут вызывать локальные гальванические реакции со временем. Чтобы обеспечить долгосрочную надежность и соблюдать строгие косметические стандарты, мы тщательно контролируем соотношение площадей соединяемых металлов и применяем точные стратегии затяжки при сборке, чтобы предотвратить микротрещины защитного анодного слоя на алюминии.

Практики обслуживания, инспекции и закупки

Мониторинг патина и коррозии со временем

При работе с сборками из смешанной латуни и алюминия регулярные визуальные проверки — ваш первый уровень защиты. Нормальная защитная патина из меди темная и стабильная, но необходимо следить за признаками гальванической коррозии. Обратите внимание на меловую белую пыль (оксид алюминия), образующуюся прямо там, где встречаются два металла. Если вы заметили ямки или отслаивание возле соединения, гальваническая реакция уже повреждает алюминиевый компонент.

Заметки по контролю качества для снижения риска

Чтобы выявить проблемы до их возникновения в эксплуатации, внедрите строгий режим инспекций для этих пар из разных металлов.

• Проверки электрической изоляции: Используйте мультиметр для проверки отсутствия электрической проводимости между латунными и алюминиевыми деталями после установки изоляционных шайб или покрытий.
• Аудит крутящего момента: Регулярно проверяйте соединения крепежных элементов. Поскольку алюминий легче поддается деформации, чем латунь, тепловые циклы могут ослабить соединение, позволяя активному электролиту проникать внутрь.
• Нес destructive testing (NDT): Используйте вихретоковый контроль на критических блоках охлаждения жидкостями для обнаружения подповерхностных гальванических ямок вокруг внутренних латунных вставок.

Распространенные ошибки при закупках и ловушки затрат

Покупка сборок из смешанной латуни и алюминия без четких требований к поверхностной обработке — серьезный финансовый риск. Обычная ловушка при закупках — приобретение необработанных алюминиевых компонентов вместе с голыми латунными фитингами для экономии на начальных затратах, что неизбежно приводит к ранним поломкам в эксплуатации.

При заказе индивидуальных компонентов убедитесь, что ваш поставщик применяет правильные анодные или гальванические покрытия во время начального производства. Если вы закупаете детали глобально, работайте с сертифицированными поставщик услуг точной ЧПУ обработки на заказ гарантирует, что важные правила проектирования для производства (DFM) — такие как правильная толщина покрытия и допуски на резьбу — строго соблюдаются, чтобы исключить неожиданные расходы на повторную обработку.

Как безопасно разъединить закисшие сборки

Когда сборка из смешанных материалов зафиксирована коррозией, принудительное разъединение деталей повредит мягкие резьбы из алюминия. Чтобы безопасно разъединить компоненты, выполните следующую процедуру:

Шаг	Действие	Механизм
1	Нанесите проникающее масло	Используйте химическое средство с низкой вязкостью и капиллярным эффектом для растворения белой корки из алюминиевого оксида.
2	Нанесите локальное нагревание	Используйте тепловой пистолет на внешнем компоненте. Алюминий расширяется быстрее, чем латунь, разрушая коррозийную связь.
3	Используйте удар, а не рычаг	Аккуратно постучите по сборке молотком с мягким ударом, чтобы разрушить микроскопические гальванические сварные швы без искажения геометрии, обработанной с помощью ЧПУ.
