Guia de Tolerâncias de Peças de Precisão em Aço Inoxidável

Principais Categorias de Tolerâncias no Processamento de Aço Inoxidável

Ao usinar peças de precisão em aço inoxidável, controlar rigidamente as variações é a diferença entre um componente de alto desempenho e sucata. O aço inoxidável é conhecido por sua resistência e comportamento térmico, o que significa que devemos monitorar três categorias específicas de tolerâncias para alcançar precisão em nível micrométrico.

Tolerâncias Dimensionais (Lineares e Angulares)

As tolerâncias lineares controlam comprimento, largura e diâmetro, enquanto as tolerâncias angulares regem a inclinação e a orientação dos cortes. Como o aço inoxidável é submetido a altas forças de corte, gerenciar esses limites evita que as peças falhem durante a montagem. Trabalhamos com padrões de referência como normas ISO 2768 para manter resultados confiáveis e de alta precisão em todas as peças torneadas e componentes fresados.

Tolerâncias Geométricas (Conformidade com GD&T)

Dimensionamento Geométrico e Tolerâncias (GD&T) vai além de números simples para controlar a forma real, o perfil e a relação entre características. Em usinagem CNC, manter a forma verdadeira da peça sob forte estresse mecânico é essencial.

• • Cilindricidade e Circularidade: Garante que furos usinados e eixos torneados permaneçam perfeitamente circulares ao longo de todo o seu comprimento.
  • Concentricidade: Mantém múltiplas características circulares compartilhando exatamente o mesmo eixo central para evitar vibração rotacional.
  • Planicidade e Paralelismo: Crítico para faces de acoplamento na fabricação de chapas metálicas e blocos usinados com precisão, para evitar vazamentos ou folgas de alinhamento.

Tolerâncias de Acabamento Superficial e Rugosidade

A rugosidade superficial ($R_a$) afeta diretamente o atrito, a integridade de vedações e a resistência à corrosão. Peças de aço inoxidável usadas em ambientes médicos, aeroespaciais ou marítimos exigem acabamentos ultrassuaves para eliminar picos microscópicos onde bactérias ou ferrugem podem se alojar.

Categoria de Tolerância	Foco Principal	Metas Comuns da Indústria
Tolerâncias Lineares	Diâmetros, comprimentos, espessuras	±0,005 mm a ±0,02 mm
Tolerâncias Angulares	Chanfros, V-grooves, cortes angulares	±0,1° a ±0,5°
Conformidade GD&T	Concentricidade, cilindricidade, perpendicularidade	Dentro de 0,01 mm de batida total
Rugosidade Superficial ($R_a$)	Micro-picos e vales na superfície	Ra 0,4 a Ra 0,8 mícrons

Por que o Aço Inoxidável Desafia as Tolerâncias de Precisão

Ao fabricar componentes de alta precisão, manter limites rigorosos é uma batalha única contra a física do próprio metal. Para entender quais tolerâncias devem ser observadas no processamento de peças de precisão em aço inoxidável, devemos primeiro analisar como o material se comporta sob estresse e calor.

Baixa Condutividade Térmica e Alta Expansão Térmica

O aço inoxidável é notório por reter calor na aresta de corte em vez de dissipá-lo. Combine essa baixa condutividade térmica com um alto coeficiente de expansão térmica, e o metal se expande rapidamente durante a usinagem.

• • O Problema: A peça incha enquanto está sendo cortada.
  • O Impacto: Se um operador não levar isso em consideração, a peça encolherá após esfriar na bancada de inspeção, arruinando seu a precisão dimensional.

Envelhecimento do Trabalho e Altas Forças de Corte

À medida que as ferramentas de corte passam pelo material, a estrutura molecular do aço inoxidável muda, tornando-se fisicamente mais duro antes da próxima passagem. Isto endurecimento de trabalho exige forças de corte intensas, o que desencadeia duas questões principais:

• • Desvio da Ferramenta: A resistência empurra a ferramenta para fora do seu caminho pretendido, dificultando a manutenção de tolerâncias rígidas tolerâncias lineares.
  • Desgaste Acelerado da Ferramenta: As ferramentas se degradam rapidamente, o que significa que devemos constantemente aplicar compensação de desgaste da ferramenta para manter as peças dentro das especificações.

Como Variam as Classes de Aço Inoxidável

Diferentes materiais de aço inoxidável comportam-se de maneira diferente em nossa fábrica, o que significa que nossa abordagem para de usinagem CNC deve se adaptar à classe específica:

Classe de Aço Inoxidável	Comportamento na Usinagem	Impacto na Tolerância
Austenítico (304, 316)	Pegajoso, alta expansão térmica, endurecimento rápido durante o trabalho.	Requer resfriamento constante para manter variação permitida.
Endurecimento por Precipitação (17-4 PH)	Mais resistente, abrasivo, mas oferece excelente estabilidade dimensional.	Mais duro nas ferramentas, mas mantém tolerâncias geométricas com excepcional precisão.

Fatores Críticos a Observar na Processamento de Precisão

Alcançar precisão de nível micrométrico ao usinar aço inoxidável exige controle absoluto sobre o ambiente de corte. Se você não gerenciar ativamente as forças físicas em jogo, atender às rigorosas de usinagem CNC torna-se quase impossível.

Monitoramos de perto três fatores críticos durante a produção para evitar desvios.

Desvio da Ferramenta e Acúmulo de Desgaste

Grades de aço inoxidável como 304 e 316 exercem estresse extremo nas ferramentas de corte. À medida que a ferramenta pressiona contra o material resistente, deflexão da ferramenta ocorre, fazendo com que o cortador se afaste do caminho alvo.

• • O Risco: Pequenos desvios causam erros dimensionais imediatos, especialmente em cavidades profundas ou paredes finas.
  • Nossa Solução: Implementamos compensação de desgaste da ferramenta em tempo real e otimizamos os trajetos das ferramentas para manter nosso tolerâncias padrão para peças de 5 eixos perfeitamente travado.

Estresse na Fixação e Aperto

Segurar uma peça de aço inoxidável com muita força pode ser tão prejudicial quanto segurá-la de forma muito frouxa. Como o material gera forças de corte elevadas, ele requer uma fixação segura, mas uma pressão excessiva de aperto distorce o componente.

• • O Efeito de Retorno: Se uma peça for deformada durante o aperto, ela retornará à sua forma original após a liberação, destruindo sua dimensionamento e tolerâncias geométricas (GD&T) conformidade rigorosa.
  • Fixação de Precisão: Projetamos fixações personalizadas, calibradas por pressão, que distribuem as forças de aperto de forma uniforme para evitar distorções após a usinagem.

Erro Acumulado (Acúmulo de Tolerâncias)

Quando uma peça de precisão requer múltiplas configurações ou operações — como torneamento seguido de fresamento — os erros podem se multiplicar rapidamente. Isso é conhecido como acúmulo de tolerâncias.

• • O Perigo: Enquanto uma única característica pode estar dentro de sua variação permitida individualmente, a variação total combinada em várias características pode fazer com que a peça final fique completamente fora das especificações.
  • Mitigação: Confiamos na usinagem em configuração única sempre que possível e usamos nossa Máquina de Medição por Coordenadas (CMM) para validar as dimensões em cada etapa crítica, garantindo que erros cumulativos nunca comprometam o montagem final.

Pós-Processamento: Considerações sobre Alterações Dimensional

Ao lidar com o processamento de peças de precisão em aço inoxidável, o trabalho não termina quando a máquina para de cortar. Tratamentos de pós-processamento podem alterar suas dimensões finais. Se você não calcular essas mudanças durante a fase de planejamento pré-usinagem, suas tolerâncias apertadas desaparecerão durante o acabamento.

Margens para Tratamentos Químicos

Tratamentos de superfície como passivação ou eletropolimento são indispensáveis para aplicações médicas, aeroespaciais e de grau alimentício. No entanto, eles afetam diretamente sua a precisão dimensional:

• • Passivação: Este processo remove ferro livre da superfície para maximizar a resistência à corrosão. Embora geralmente não altere as dimensões da peça, quaisquer defeitos microscópicos existentes na superfície podem sofrer pequenas alterações.
  • Eletropolimento: Este é um processo de remoção eletroquímica. Ele remove uma camada uniforme de material, geralmente reduzindo diâmetros ou espessuras de 5 a 25 microns por lado. Ajustamos nossa de usinagem CNC para deixar material extra e compensar essa contração previsível.

Alterações por Tratamentos Térmicos

Alívio de tensões e endurecimento alteram a estrutura cristalina do aço inoxidável, causando micro-movimentos no material.

• • Crescimento ou Encolhimento Volumétrico: Grades de alta resistência, como 17-4 PH, contraem ou expandem de forma previsível durante tratamentos de envelhecimento.
  • Distorção: Geometrias delgadas peças usinadas ou com paredes finas são propensas a deformações sob estresse térmico. Utilizamos fixadores precisos durante os ciclos de aquecimento para manter a integridade geométrica.

Planejamento Pré-Usinagem

Para garantir precisão em nível de micron Na entrega final, fazemos a engenharia reversa da sequência de fabricação usando um rigoroso framework de Design para Manufaturabilidade (DFM).

Tipo de Tratamento	Impacto Dimensional	Estratégia de Usinagem
Eletropolimento	Remoção de material (5-25 mícrons)	Máquina em sobretamanho
Passivação	Mudança insignificante	Máquina para tamanho nominal
Tratamento Térmico (17-4 PH)	Contração previsível (~0,05-0,1%)	Compensação via offsets CAM

Consideramos cada variável química e térmica em nossa programação inicial. Para projetos altamente sensíveis, como especializados serviços especializados de usinagem CNC para equipamentos de embalagem e processamento de alimentos, este planejamento proativo de tolerâncias garante que as peças finais correspondam exatamente ao projeto após a conclusão de todos os tratamentos.

Como a ZSCNC Garante Tolerâncias Apertadas no Processamento de Peças de Precisão em Aço Inoxidável

Alcançar precisão em nível de mícron no processamento de peças de precisão em aço inoxidável não deixa espaço para suposições. Na ZSCNC, contamos com um sistema de circuito fechado de maquinário avançado, expertise de usinadores de elite e metrologia rigorosa para garantir que cada peça atenda às suas especificações exatas.

Nossas instalações são otimizadas para lidar com a extrema resistência mecânica e os desafios térmicos únicos do aço inoxidável, garantindo que entregamos tolerâncias repetíveis e apertadas para as indústrias globais mais exigentes.

---

Infraestrutura de Produção Interna

Controlamos todo o ambiente de fabricação do início ao fim. Nosso chão de fábrica conta com centros de usinagem CNC multieixos projetados para extrema rigidez, o que minimiza a deflexão da ferramenta e atenua as vibrações durante ciclos de corte pesados.

• • Estruturas de Máquina Rígidas: Previne desvios geométricos durante longas tiragens de produção.
  • Sistemas de Estabilização Térmica: Monitora e compensa ativamente as variações da temperatura ambiente para manter a estabilidade dimensional.
  • Entrega de Refrigerante em Alta Pressão: Fornece fluido refrigerante diretamente à zona de corte para mitigar a baixa condutividade térmica do aço inoxidável.

---

Matriz de Competências Técnicas

Máquinas avançadas são tão boas quanto as mãos que as operam. Nossas equipes de engenharia e usinagem reúnem décadas de experiência combinada no manuseio de desenhos complexos de Dimensionamento e Toleranciamento Geométrico (GD&T) para mercados internacionais.

Capacidade	Aplicação Prática em Aço Inoxidável	Benefício para o Cliente
Compensação de Desgaste de Ferramenta	Compensações em tempo real calculadas durante os ciclos de usinagem.	Tolerâncias lineares consistentes em grandes lotes.
Revisão Avançada de DFM	Otimização da geometria da peça antes do corte do material bruto.	Elimina riscos de acumulação de tolerâncias inesperadas.
Projeto de Fixação Personalizada	Construção de dispositivos especializados para minimizar a tensão de fixação.	Previne a distorção em peças torneadas de parede fina.

Embora nossos processos especializados sejam ajustados para ligas resistentes como o aço inoxidável 316 e 17-4 PH, nossa equipe aplica esses mesmos protocolos rigorosos a todos os projetos de alta precisão, espelhando os padrões rigorosos que usamos para gerenciar tolerâncias de usinagem CNC de alumínio em aplicações de automação em alta velocidade.

---

Validação Metrológica

Não apenas afirmamos precisão — nós a validamos. Nosso laboratório de garantia da qualidade opera sob rígidos controles ambientais para garantir que cada medição seja absoluta e inalterada pela dilatação térmica.

Nossa matriz de metrologia inclui:

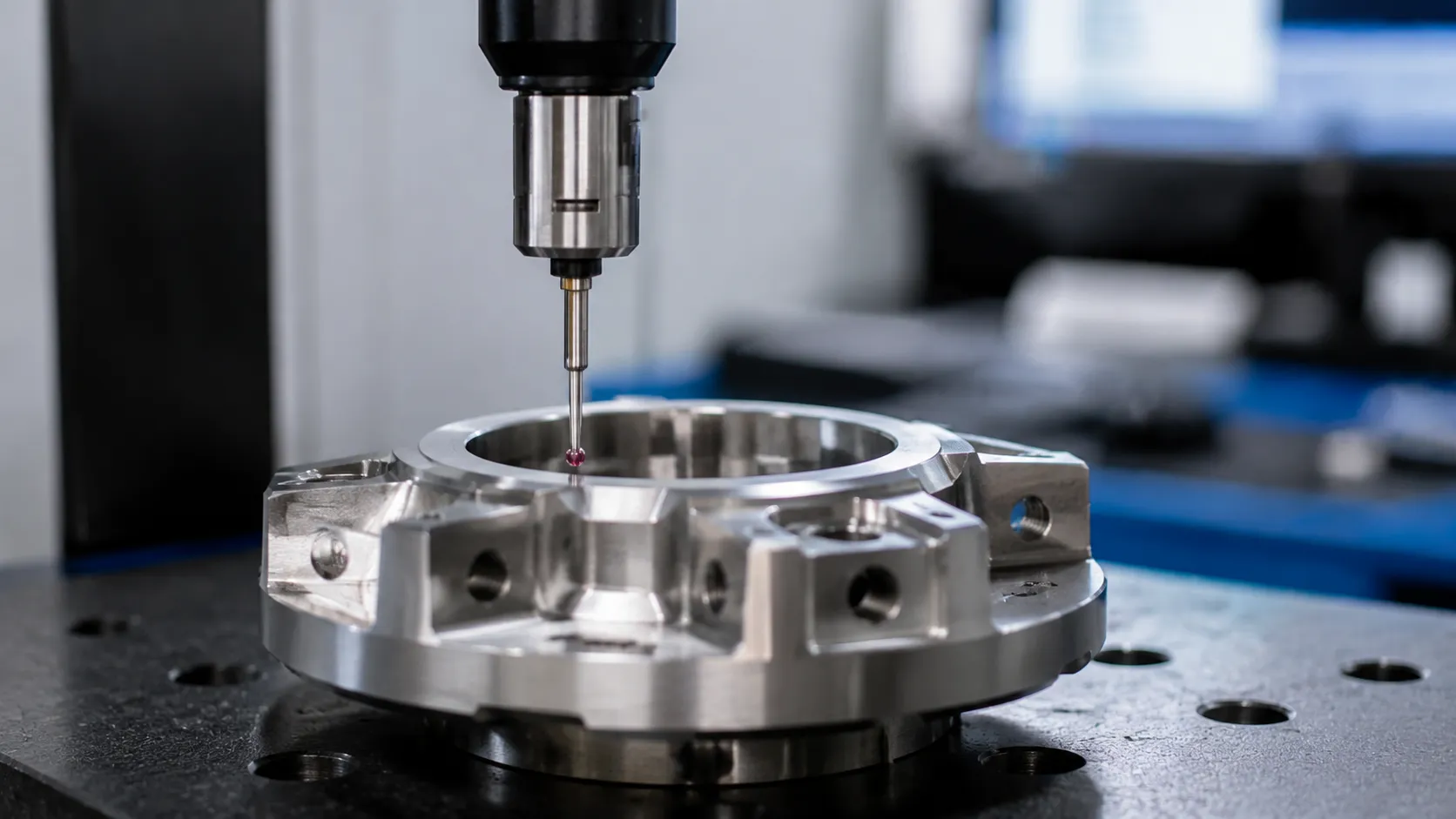

Máquinas de Medição por Coordenadas (CMM): Fornecem validação automatizada de características geométricas complexas, como concentricidade, cilindricidade e posição verdadeira.
Perfilômetros Ópticos: Mede a rugosidade superficial (Ra) para garantir a conformidade com os requisitos de vedação e de atrito.
Calibradores de Roscas e de Calibres: Verificados regularmente contra normas internacionais rastreáveis para garantir compatibilidade global.
