Quelles sont les tolérances en usinage CNC ?

Lorsque nous parlons de tolérances en usinage CNC, il s'agit simplement de combien une pièce réelle est autorisée à dévier de la dimension CAD nominale et à être toujours acceptée.
Pour le fraisage de précision à 5 axes, ces limites définissent votre précision dimensionnelle de la pièce CNC, le coût et le risque.

Tolérances dimensionnelles pour les pièces à 5 axes

Pour les pièces CNC à 5 axes, les tolérances dimensionnelles définissent la variation autorisée en taille et en position des caractéristiques telles que :

Diamètres des trous, largeurs des rainures, épaisseur des parois
Distances entre faces, trous ou broches
Angles entre les plans sur une géométrie complexe à 5 axes

Exemple :

Nominal : Ø10,00 mm
Tolérance : ±0,01 mm
Plage acceptable : 9,99–10,01 mm

Ces limites dimensionnelles constituent le cœur de tolérances standard pour les pièces à 5 axes et s'asseoir aux côtés de contrôles géométriques plus avancés.

Tolérances linéaires vs géométriques en usinage multi-axes

En usinage multi-axes, nous utilisons les deux :

Tolérances linéaires
- Contrôler la taille ou la distance (par exemple 50,00 ±0,02 mm)
- Simple, facile à lire, souvent dans un bloc-titre ou un tableau de tolérances CNC
Tolérances géométriques (GD&T)
- Contrôler la forme et la relation entre les caractéristiques
- Utiliser des symboles pour la planéité, la position, la perpendicularité, la déviation, etc.
- Critique pour les surfaces complexes à 5 axes et la tolérance cumulative multi-axes

Les tolérances géométriques sont ce qui permet vraiment de débloquer la précision de l'usinage à 5 axes pour des composants exigeants dans l'aérospatiale, le médical et l'automobile.

Tolérances bilatérales, unilatérales et limites

Nous voyons généralement trois façons d'écrire les tolérances de taille :

Tolérance bilatérale
- Variation autorisée à la fois en plus et en moins
- Exemple : 20,00 ±0,05 mm (plage : 19,95–20,05 mm)
Tolérance unilatérale
- Variation autorisée uniquement dans une direction
- Exemple : 20,00 +0,00/-0,05 mm (plage : 19,95–20,00 mm)
- Utile lorsqu'une pièce ne peut qu'être plus petite (par exemple, un arbre dans un roulement)
Tolérance limite
- Seules les limites supérieure et inférieure sont affichées
- Exemple : 19,95–20,05 mm sans valeur nominale indiquée

Nous travaillons avec les trois, selon que vous vous souciez davantage de jeu, d'interférence ou d'épaisseur minimale de paroi.

Comment ces concepts s'appliquent aux pièces CNC 5 axes

Sur les machines CNC 5 axes, les mêmes concepts de tolérance s'appliquent, mais les enjeux sont plus importants car les caractéristiques sont souvent :

Usinées en une seule configuration, à des angles composés
Liées dans l'espace 3D avec des tolérances de position et angulaires serrées
Sensibles à l'accumulation de tolérances en CNC lorsqu'elles doivent s'aligner dans les assemblages

C'est pourquoi, pour les pièces de précision à 5 axes, nous combinons généralement :

Des tolérances linéaires standard raisonnables pour les caractéristiques générales
Contrôles GD&T ciblés (position, planéité, tolérances angulaires en usinage) pour les interfaces critiques

Utilisés correctement, ces bases de tolérancement nous permettent de livrer des tolérances CNC 5 axes fiables et de haute précision sans coûts inutiles.

Pourquoi les tolérances standard pour les pièces à 5 axes sont importantes

Les tolérances ont plus d'importance en usinage à 5 axes car ces pièces se trouvent généralement au cœur de systèmes complexes : turbines, implants, broches à grande vitesse, boîtiers électroniques et assemblages critiques pour la sécurité. Si la précision dimensionnelle est incorrecte, c'est tout le système qui en pâtit.

Nombre de réglages de coupe à 5 axes et accumulation

Avec la CNC à 5 axes, nous usinons plus de faces en une seule configuration. Cela signifie :

Moins de cycles de serrage/désserrage
Moins d'erreur de repositionnement
Une accumulation de tolérances plus faible sur plusieurs caractéristiques

Cela nous permet de maintenir une précision dimensionnelle « globale » plus stricte sur des géométries complexes qu'avec des flux de travail traditionnels à 3 axes.

Capacité de tolérance à 5 axes vs 3 axes

Comparaison typique pour les pièces usinées avec précision (en fonction du matériau, de la taille et du contrôle du processus) :

Processus	Tolérance linéaire typique*	Tolérance angulaire*
Fraisage CNC à 3 axes	±0,01–0,02 mm	±0,1–0,2°
Fraisage de précision à 5 axes	±0,005–0,01 mm	±0,05–0,1°

*Valeurs de référence à titre indicatif uniquement. Les tolérances finales dépendent de la pièce et du montage.

Cette capacité plus stricte rend l'usinage à 5 axes idéal pour des services CNC de haute précision où la tolérance multi-axes doit être contrôlée.

Ce que le jeu de tolérances coûte réellement

Des tolérances lâches ou non contrôlées sur des pièces à 5 axes peuvent entraîner :

De mauvais ajustements, des fuites et des vibrations dans les assemblages
Un déséquilibre et du bruit à haute vitesse de rotation
Une durée de vie réduite pour les roulements, engrenages et fraises
Reprises, rebuts et performances imprévisibles

Dans des secteurs tels que les tolérances d'usinage aéronautique, même de petites déviations peuvent entraîner un échec de test ou un matériel mis au sol.

Pressions réglementaires et industrielles

Les clients mondiaux travaillent souvent selon des normes strictes et des audits. Pour de nombreuses pièces CNC à 5 axes, nous devons respecter :

les normes de tolérance ISO et ASME
les attentes en aéronautique (AS9100), médical (ISO 13485) et automobile (IATF 16949)
Contrôle de processus documenté, calibration des machines et inspection CMM

Pour l’électronique et les boîtiers légers, nous équilibrons poids, espace, et précision dimensionnelle de la pièce CNC, similaire à notre travail en précision projets d'usinage électronique.

Coût vs Performance : Trouver le point d'équilibre

Toutes les fonctionnalités n'ont pas besoin d'une usinage avec des tolérances ultra-étroites. Pousser tout à ±0,005 mm augmente le coût sans toujours apporter de valeur. Notre approche :

Tolérances serrées uniquement sur les interfaces critiques et les fonctionnalités à haute vitesse
Tolérances standard pour les faces non critiques et les zones esthétiques
Guidance claire sur le tableau des tolérances CNC lors de la revue DFM

De cette manière, nous maintenons votre tolérances standard pour les pièces à 5 axes approche réaliste, contrôlons le coût, et livrons toujours la performance pour laquelle vous avez conçu.

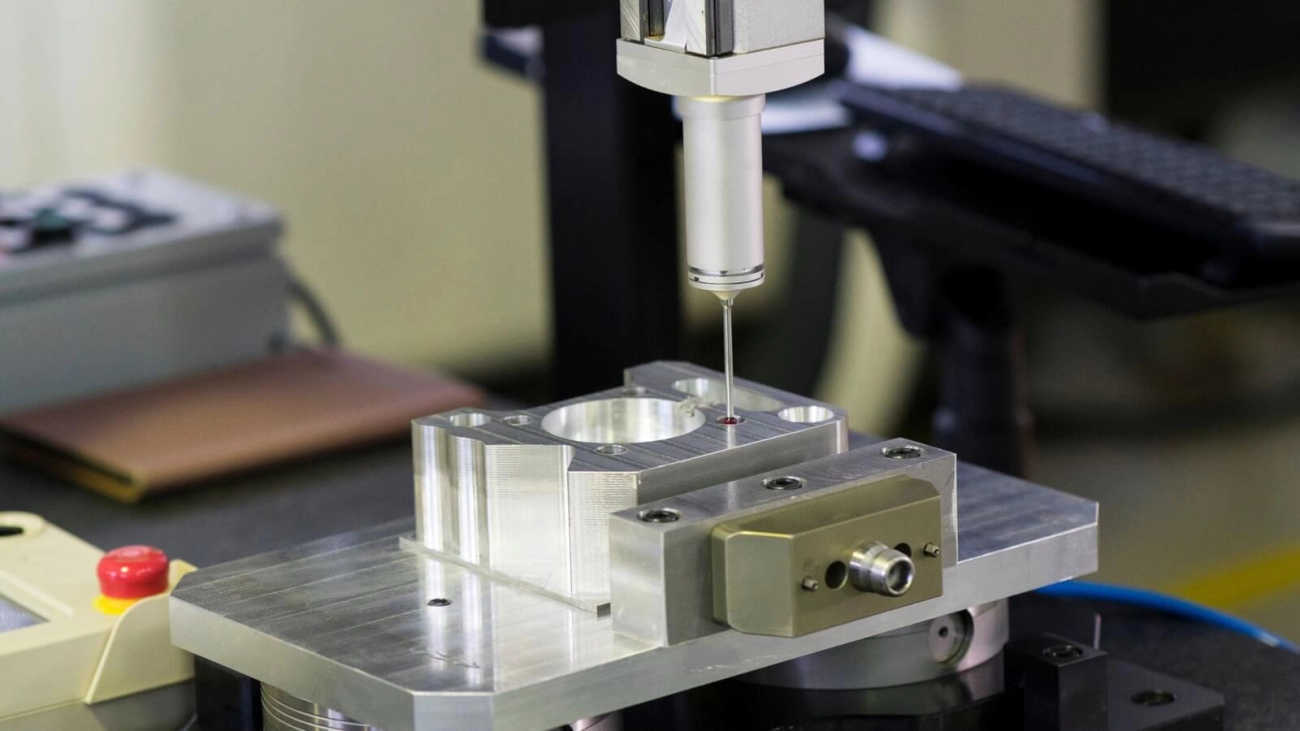

Tolérances standard pour les pièces CNC 5 axes

Quand nous parlons de tolérances standard pour les pièces CNC 5 axes, nous travaillons généralement dans une plage pratique et répétable qui équilibre précision, coût et délai de livraison.

Plages de tolérances standard typiques

Pour la plupart des travaux de fraisage CNC 5 axes, une tolérance dimensionnelle générale est :

±0,005–0,01 mm (±5–10 μm) sur les caractéristiques critiques sur des matériaux stables
±0,02–0,05 mm sur les dimensions non critiques ou plus grandes

Ces valeurs supposent une machine bien calibrée, un montage approprié, et un environnement contrôlé comme celui que nous utilisons dans nos propres configurations d'usinage 5 axes de haute précision.

Classes de tolérance ISO 2768 en usinage 5 axes

Si vous ne spécifiez rien d'autre, de nombreux ateliers optent par défaut pour ISO 2768 pour les « tolérances générales » :

ISO 2768-m (moyen) – courantes pour les pièces usinées générales
ISO 2768-f (fin) – utilisées pour des composants plus précis et serrés

Pour les pièces à 5 axes, ISO 2768-f est souvent un meilleur choix lorsque votre pièce possède des surfaces libres complexes, des trous multi-axes ou des interfaces critiques.

Grades IT pour les ajustements de précision

Pour des ajustements très serrés et des assemblages de précision, nous considérons les grades IT (Tolerance Internationale):

IT09–IT07 – typique pour des pièces usinées de qualité
IT07–IT05 – ajustements de haute précision, ajustements glissants, mouvement guidé
IT05–IT01 – ultra-précision, nécessite généralement un rectifiage, un polissage ou un hone

Sur des pièces à 5 axes, nous pouvons souvent atteindre IT07–IT05 directement par usinage sur les caractéristiques clés, puis ajouter une finition secondaire si vous avez besoin d’IT01–IT03 dans des zones spécifiques.

Tolérances angulaires standard en 5 axes

La précision angulaire est très importante sur les pièces multi-axes :

Tolérance angulaire standard: ±0,1°–±0,2° pour les surfaces générales
Tolérance angulaire stricte: ±0,02°–±0,05° sur les faces critiques, trous inclinés et surfaces d'assise

De bonnes machines à 5 axes avec une calibration rotative appropriée et une sonde peuvent maintenir des angles inclus faibles et des angles composés de manière cohérente.

Finition de surface vs Tolérances strictes

Les tolérances strictes et la finition de surface vont de pair. Gammes typiques :

Ra 1,6–3,2 µm – surfaces usinées générales
Ra 0,8–1,6 µm – surfaces fonctionnelles de précision
Ra 0,2–0,4 µm – surfaces d'étanchéité, zones optiques ou médicales (requérant généralement un polissage ou un meulage)

Lorsque vous demandez des tolérances très strictes, attendez-vous à un contrôle plus rigoureux de la finition de surface, plus d'étapes de processus, et une inspection supplémentaire.

Tolérances typiques par industrie

Différentes industries repoussent les limites de tolérance de différentes manières :

Aérospatiale:
- Dimensions : souvent ±0,005–0,02 mm sur les interfaces et les positions de trous
- Angular : aussi précis que ±0,02°–0,05° sur les surfaces d'accouplement et les profils de lames
Médical (implants, outils chirurgicaux) :
- Dimensions : ±0,005–0,01 mm sur les implants, les caractéristiques d'accouplement et les petites géométries
- Surface : très propre Ra faible pour éviter l'irritation des tissus et faciliter le nettoyage ; voir comment nous gérons cela sur nos projets d'usinage médical
Automobile:
- Dimensions : souvent ±0,01–0,05 mm en fonction de la sécurité/des composants moteur vs pièces structurelles
- Les pièces en grande quantité privilégient la répétabilité, ce que nous abordons dans nos services d'usinage automobile

Quand utiliser des tolérances strictes standard vs personnalisées

Utilisation tolérances standard lorsque :

La caractéristique n'est pas critique (couvercles, surfaces non-mate, zones esthétiques)
La pièce ne fonctionne pas à grande vitesse ou sous charge lourde
Le coût et le délai de livraison sont plus importants que la précision extrême

Spécifier tolérances serrées personnalisées lorsque :

La caractéristique fait partie d'un assemblage de précision, surface d'étanchéité ou interface d'alignement
La pièce fonctionne à haute vitesse, haute charge ou critique pour la sécurité (aérospatial, médical, groupe motopropulseur)
Vous avez besoin positionnement et mouvement reproductibles (robotique, actionneurs, guides)

En pratique, la meilleure approche est de garder seules les caractéristiques vraiment critiques serrées, et laisser le reste dans les plages standard ISO 2768. C’est ainsi que nous maintenons la précision de vos pièces 5 axes sans les rendre inutilement coûteuses.

Facteurs influençant les tolérances en usinage 5 axes

Quand nous parlons de tolérances standard pour les pièces à 5 axes, la véritable limite n’est pas seulement la spécification de la machine – c’est tout le système : matériau, réglage, outils et environnement. Voici ce qui contrôle réellement la précision maximale que nous pouvons atteindre.

Matériau & Expansion thermique

Différents matériaux se déplacent beaucoup avec la température, et cela impacte directement les tolérances CNC 5 axes:

L’aluminium et les plastiques se dilatent plus que l’acier ou le titane.
Les pièces volumineuses ou à parois fines « respirent » même avec un petit changement de température.
La température du liquide de refroidissement et la chaleur de coupe peuvent modifier les dimensions pendant l’usinage.

Pour un travail de haute précision, nous adaptons le comportement du matériau avec le bon procédé et, si nécessaire, utilisons des plastiques d’ingénierie stables comme PEEK or PTFE avec des caractéristiques thermiques connues dans notre flux de travail d'usinage des matériaux.

Géométrie des pièces & Complexité des caractéristiques

Une géométrie complexe à 5 axes rend plus difficile le maintien des tolérances :

Les cavités profondes, poches à longue portée et murs fins sont plus sujets aux vibrations et à la déflexion.
Les surfaces libres et les caractéristiques multi-angulaires rendent les tolérances géométriques (position, profil, déviation) plus sensibles.
Plus il y a de mouvements d'axes simultanés dans une caractéristique, plus la rigidité de la machine et la stratégie deviennent importantes.

Nous combinons généralement des trajectoires d'outils intelligentes, un usinage brut/fin en plusieurs étapes, et un usinage local pour stabiliser les dimensions sur des pièces complexes à 5 axes.

Usure de l'outil, fixation de l'outil et stabilité du mandrin

Les outils de fixation entraînent directement la précision de l'usinage à 5 axes:

Les outils longs et de petit diamètre se dévient davantage et s'usent plus rapidement.
Les porte-outils de mauvaise qualité, le jeu axial ou les mâchoires sales compromettent l'usinage avec des tolérances serrées.
Les roulements du mandrin et la croissance thermique du mandrin affectent à la fois la taille et la surface.

Pour maintenir précision dimensionnelle de la pièce CNC étroit, nous nous concentrons sur :

Des porte-outils de haute qualité et des outils équilibrés
Une protrusion courte de l'outil autant que possible
Changements d'outils programmés pour les caractéristiques critiques

Calibration de la machine, sonde et compensation

Pour le fraisage 5 axes de haute précision, la calibration est non négociable :

La calibration cinématique aligne les axes rotatifs avec les axes linéaires.
La sonde en machine permet de corriger automatiquement les décalages de travail et la longueur/rayon de l'outil.
La compensation thermique ajuste la croissance de la machine lors de longues opérations.

Nous utilisons la sonde et la compensation en cycle pour que la machine se corrige elle-même, au lieu de se fier uniquement à des ajustements manuels ou des corrections après coup.

Environnement de l'atelier & Contrôle de la température

Vous ne pouvez pas viser la précision au micron dans un environnement mauvais :

Les variations de température dans l'atelier modifient directement les tolérances CNC sur la pièce.
Les courants d'air, le soleil sur la machine ou l'accumulation de copeaux chauds ajoutent tous des variations.
Climat stable + liquide de refroidissement stable = pièces 5 axes plus reproductibles.

Pour les travaux à tolérances serrées, nous maintenons une plage de température contrôlée autour des machines et de la zone de métrologie.

Paramètres du processus & Stratégie de coupe

Les avances, vitesses et trajectoires déterminent à quel point nous approchons du dessin :

Décapage lourd → plus de chaleur et de déflexion → tolérance plus grossière.
Passages de finition légère → coupes plus lisses et taille plus stable.
Le fraisage en montée, les trajectoires à engagement constant et les bonnes profondeurs de coupe améliorent à la fois la précision et la finition de surface.

Nous divisons souvent les cycles en brut + semi-finition + finition, surtout lorsque GD&T pour pièces 5 axes appelle à une forme et un profil précis.

Impact sur le coût des tolérances ultra-étroites

Chaque micron coûte de l'argent. Le resserrement des tolérances influence :

Temps de cycle: plus de passes, un avancement plus faible, plus de sondages.
Coûts des outils: outils haut de gamme, changements d'outils plus fréquents.
Temps d'inspection: plus de contrôles CMM et de documentation.
Taux de rebuts: moins de marge pour la variation.

Notre règle :

Utilisation tolérances strictes uniquement lorsque la fonction ou l'assemblage l'exigent (ajustements de roulements, surfaces d'étanchéité, alésages de précision).
Garder Tolérances standard pour les zones non critiques afin de maîtriser le coût et le délai pour vos projets CNC 5 axes.

Lorsque vous partagez vos dessins avec nous, nous mettons souvent en évidence où les tolérances peuvent être élargies en toute sécurité sans nuire à la fonction – c’est la façon la plus rapide d’atteindre le compromis idéal entre précision et coût sur des pièces usinées en 5 axes.

Comment spécifier et atteindre des tolérances strictes dans vos conceptions

Choisissez des tolérances standard réalistes pour les pièces 5 axes

Commencez par la fonction, et non par « aussi serré que possible ». Pour la plupart des pièces CNC 5 axes de précision, les tolérances standard telles que ±0,01–0,02 mm sur les dimensions non critiques offrent une excellente précision dimensionnelle des pièces CNC sans faire exploser le coût.
Pour maintenir des tolérances CNC 5 axes réalistes :

Utilisez des tolérances standard pour les caractéristiques générales (trous, bossages, poches)
Resserrez uniquement là où l'ajustement, l'étanchéité ou le mouvement l'exigent (roulements, interfaces, voies d'écoulement)
Partagez un tableau ou un graphique simple de tolérances CNC plutôt que de répéter des notes partout sur le dessin

Si votre tolérance dépend fortement du comportement du matériau, consultez notre guide de sélection et de propriétés des matériaux d'usinage avant de fixer les chiffres.

Utilisez correctement la GD&T sur les dessins 5 axes

La GD&T pour les pièces 5 axes doit contrôler la fonction et éviter la sur-contraintes :

Définissez des datums clairs et fonctionnels qui correspondent à la façon dont la pièce est fixée sur la machine 5 axes
Utilisation position, profil, et orientation appels de cote plutôt que d'empiler des dimensions linéaires
Gardez la tolérance bonus et la priorité des datums simples afin que l'inspection et les programmes CMM restent robustes

Une GD&T propre est le moyen le plus rapide d'obtenir une précision cohérente de l'usinage 5 axes sur plusieurs lots.

Priorisez les caractéristiques critiques vs non critiques

Toutes les surfaces n'ont pas besoin d'un usinage avec tolérance serrée :

Marque les caractéristiques critiques (faces en contact, trous, rainures d'étanchéité, surfaces de turbines ou d'impulseurs) avec une GD&T plus stricte
Relâchez les surfaces non critiques (couvercles, zones esthétiques, poches de dégagement) avec des tolérances standard pour les pièces 5 axes
Signalez cela clairement dans un modèle de tolérance ou codé par couleur si possible

Cela permet de maîtriser les coûts et de concentrer la capacité du processus là où cela compte.

Combinez l'usinage avec la finition secondaire

Pour des caractéristiques ultra-étroites au-delà de la capacité de fraisage 5 axes normal, nous souvent :

Ébauche/finition sur 5 axes, puis meulage, polissage, lapidage, alésage ou EDM des surfaces finales
Laissez une petite marge d'usinage contrôlée pour le processus de finition
Convenir des dimensions maintenues par l'usinage vs. la finition

Cette approche est courante dans les tolérances d'usinage en aéronautique et en dispositifs médicaux où les microns comptent.

Utilisez les bonnes méthodes d'inspection pour des tolérances serrées

Lorsque les tolérances se réduisent, l'inspection doit suivre :

Utilisation Inspection CMM pour des tolérances serrées sur une géométrie complexe à 5 axes et des annotations GD&T
Utilisez la numérisation optique ou laser pour les surfaces libres et les rayons mélangés
Utilisez la sonde en machine pour les contrôles en cours de fabrication et pour réduire l'empilement des tolérances en CNC

Alignez toujours votre plan d'inspection avec le GD&T de votre dessin afin qu'il n'y ait pas de débat lors de l'acceptation.

Conseils de conception et DFM pour des tolérances 5 axes stables

Pour améliorer la conception pour la fabricabilité 5 axes et maintenir des tolérances stables :

Évitez les parois très fines et les poches profondes et étroites où les outils se dévient
Ajoutez des filets généreux et un accès pour les outils standard
Gardez les caractéristiques de référence rigides et faciles d'accès avec la broche
Essayez de concevoir des pièces de manière à ce qu'elles puissent être entièrement usinées en une ou deux configurations à 5 axes

Ces choix améliorent directement la précision et la répétabilité de l'usinage à 5 axes réalisables.

Collaborez dès le début avec votre partenaire d'usinage

Les meilleurs résultats de tolérance proviennent d'un travail d'équipe précoce :

Partagez des modèles 3D, des dessins et vos exigences fonctionnelles dès le départ
Demandez-nous de signaler les dimensions risquées et de proposer des tolérances standard plus robustes pour les pièces à 5 axes
Aligner les rapports d'inspection, les méthodes de mesure et l'échantillonnage avant la production

Si vous avez déjà une conception en tête, vous pouvez demander un devis avec vos exigences de tolérance et nous répondrons avec des options pratiques concernant le coût, le processus et l'usinage de tolérances serrées réalisables.

Pièges courants dans la spécification et le contrôle des tolérances à 5 axes

Serrage excessif des tolérances là où ce n'est pas nécessaire

L'une des façons les plus rapides d'augmenter le coût et le délai est de mentionner des tolérances ultra-serrées sur des caractéristiques non critiques. Toutes les poches, chanfreins ou surfaces esthétiques n'ont pas besoin de ±0,005 mm.
Lorsque nous proposons un devis pour des pièces CNC à 5 axes, nous demandons toujours :

Cette caractéristique affecte-t-elle la fonction, l'étanchéité ou l'assemblage ?
S'agit-il d'une surface de montage ou de localisation ?
Sinon, nous la maintenons aux tolérances d'usinage standard. Cela maintient votre prix raisonnable tout en protégeant la performance critique.

Ignorer le comportement du matériau et l'anisotropie

Les métaux et les plastiques ne se comportent pas de la même manière une fois qu'ils quittent la machine. L'aluminium, l'acier et les plastiques comme le POM ou l'ABS se déplacent différemment avec le relâchement de contrainte et la température. Par exemple, des parois fines en aluminium ou des pièces plastiques anisotropes peuvent se déformer après l'usinage.
Lorsque nous recommandons des matériaux issus de notre gamme d'usinage CNC métal or palette de matériaux plastiques, nous prenons en compte :

Expansion thermique
Stress interne et déformation
Orientation des fibres ou anisotropie (pour certains plastiques)

Sous-estimer la mise en place, le montage et la validation

Les machines 5 axes réduisent les réglages, mais les pièces complexes nécessitent toujours un montage intelligent et une validation. L'usinage avec tolérances serrées exige :

Montage rigide et reproductible
Orientation correcte de la pièce pour chaque caractéristique critique
Tests de vérification et contrôles en cours de fabrication
Si le dispositif ou la mise en place n’est pas solide comme un roc, même la meilleure machine 5 axes ne pourra pas respecter la tolérance que vous avez dessinée.

Mauvaise communication entre la conception et la fabrication

De nombreux problèmes de tolérance proviennent de dessins qui ne correspondent pas à la fabrication réelle. Problèmes courants :

Aucune structure de référence claire
Symboles GD&T mélangés ou peu clairs
Tolérances qui entrent en conflit
Nous privilégions une revue d’ingénierie précoce : nous passons en revue vos CAO/dessins ensemble, alignons sur les caractéristiques critiques, et confirmons quelles tolérances sont réellement nécessaires pour l’assemblage et la fonction.

Comment un processus robuste évite la reprise et les pièces défectueuses

La façon d’éviter les rebuts, la reprise et les livraisons tardives est un processus stable et reproductible, pas simplement une « machine précise ». Notre approche :

Définir des tolérances réalistes et la GD&T dès le départ
Choisir le bon matériau et la stratégie d'usinage
Utiliser la sonde en cours de fabrication et l'inspection finale (CMM, jauges)
Consolider les configurations éprouvées pour les commandes répétées
C’est ainsi que nous maintenons les pièces à 5 axes conformes, lot après lot, sans coûts surprises ni assemblages défectueux de votre côté.
