Pièces en tôle de forme complexe, fabrication CNC sur mesure

Aperçu du produit des pièces de tôlerie à forme complexe

Lorsque les pièces plates standard ne suffisent pas, pièces en tôle métallique de formes complexes résolvez le problème. Ce sont des composants métalliques à multiples pliages, à contours, à emboutissage profond ou très détaillés qui combinent découpes, flans, courbes et caractéristiques formées en une seule pièce précise. Pensez aux supports métalliques personnalisés et boîtiers, aux enceintes en tôle, aux couvercles complexes et aux pièces structurelles qui doivent s’adapter à des espaces restreints et à des interfaces critiques.

Chez ZSCNC, je me concentre sur fabrication de tôlerie de précision pour géométries complexes :

• Pièces de tôlerie découpées au laser CNC pour des profils nets, précis et des détails complexes
• Composants pliés CNC et formés par presse plieuse pour des conceptions à multiples pliages et angles
• Pièces de tôlerie embouties profondes et pièces métalliques hydroformées pour des formes sans couture et à haute résistance

Nous maintenons tolérances serrées sur les pliages, les positions des trous et les caractéristiques formées, afin que votre tôle formée avec précision les pièces s'assemblent correctement dès la première fois. Que vous construisiez des boîtiers en tôle, des assemblages en tôle profilés ou des prototypes en tôle avancés, ces pièces aux formes complexes s'intègrent dans :

• Automobile: supports, montages, écrans, supports structuraux
• Électronique: châssis, racks, boîtiers complexes, écrans EMI
• Industriel et machines: protections, couvercles de machines, fabrications sur mesure

Si votre conception exige une fabrication de géométrie complexe avec une précision et une répétabilité fiables, ces pièces pièces en tôle métallique de formes complexes sont conçues pour s'intégrer directement dans vos produits et projets avec un ajustement minimal.

Caractéristiques clés et avantages des pièces en tôle aux formes complexes

Flexibilité de conception pour les formes complexes

Nos pièces en tôle aux formes complexes vous offrent une véritable liberté de conception :

• Multi-contours, multi-pliages, et pièces en tôle profondes
• Transitions fluides, flans, ourlets, lames d'aération, et embossages en une seule pièce
• Idéal pour supports métalliques et boîtiers sur mesure, couvercles, et espaces restreints

Ce niveau de fabrication de tôlerie de précision vous permet d'intégrer plus de fonctionnalités dans un espace réduit sans sacrifier la résistance.

---

Précision et répétabilité

Nous fabriquons des pièces de géométrie complexe avec des tolérances serrées et stables :

• Découpe laser CNC pour des profils et des fentes précis
• Pliage de tôle CNC et formage sur presse plieuse pour des angles constants
• SPC et contrôles en cours de fabrication pour des résultats reproductibles dans chaque lot

Pour les secteurs haut de gamme comme l'aérospatiale ou l'électronique, nous respectons des spécifications strictes similaires à celles utilisées sur nos pièces en aluminium usinées CNC sur mesure pour les applications critiques.

---

Résistance et intégrité structurelle

Même avec un formage de métal complexe, nous conservons la solidité de vos pièces :

• Rayons de courbure corrects pour éviter les fissures et les contraintes
• Nervures, bourrelets et formes optimisés pour la rigidité
• Conceptions qui résistent aux vibrations, aux chocs et aux charges à long terme

Parfait pour boîtiers en tôle, supports et équerres structurelles dans des environnements exigeants.

---

Rentable du prototype à la production de masse

Nous mettons à l'échelle vos pièces en tôle de forme complexe de manière efficace :

Étape	Ce que vous obtenez
Prototypage	Échantillons coupés au laser rapidement et formés, faible configuration
Petites séries	Fixations flexibles, ajustements rapides de conception
Production de masse	Outillage progressif, automatisation, coût stable

Vous obtenez prototypage avancé en tôlerie en amont, puis transition fluide vers la production en série, en maintenant le coût par pièce sous contrôle sans compromettre la qualité.

Capacités de fabrication pour des pièces en tôle de formes complexes

Nous avons construit notre atelier autour pièces en tôle métallique de formes complexes, afin de pouvoir prendre en charge des formes et des tolérances que beaucoup d'autres évitent.

Découpe laser CNC pour profils complexes

Nos découpeuses laser CNC haute vitesse gèrent :

• Fines caractéristiques, rayons d'angle serrés et motifs de trous denses
• Pièces en tôle découpées au laser avec des bords nets et peu de bavure
• Nesting complexe pour réduire les coûts sur des lots grands et petits

Parfait pour fabrication de tôlerie de précision où la précision et la qualité des bords sont importantes.

Pliage de tôlerie CNC & pièces à multiples plis

Avec des équipements avancés Pliage de tôle CNC et des presses plieuses, nous livrons :

• Pièces à angles multiples, à plis multiples avec une précision constante
• Composants formés par pliage avec séquence de pliage contrôlée
• Formage stable pour les supports, canaux, et boîtiers en tôle

Vous obtenez des résultats reproductibles à travers le prototype et la production en série.

Emboutissage profond, estampage et hydroformage

Pour un véritable une fabrication de géométrie complexe, nous soutenons :

• pièces en tôle emboutie profonde pour coupes, boîtiers et plateaux profonds
• Estampage progressif pour des séries à volume élevé et rentables
• Pièces métalliques hydroformées pour des contours lisses et des structures légères

Ces méthodes sont idéales pour l'automobile, l'industrie, et composants de qualité aéronautique (voir notre expérience en fabrication de tôles en aéronautique).

Soudure & Assemblages complets

Nous fournissons une gamme complète de technologies et méthodes de traitement de la tôle en interne :

• Soudage MIG/TIG, soudage par point, et soudage par écrouissage
• Rivetage, fixation, et assemblage mécanique
• Intégré Assemblages de tôles profilées Prêt à être installé

Vous pouvez passer du simple supports métalliques et boîtiers sur mesure à des cadres soudés complets et des enceintes avec un seul fournisseur.

Géométries et fonctionnalités prises en charge

Nous formons régulièrement :

• Soudures, ourlets, décalages, lames d'aération, et embossage
• Contours complexes, jogs, et profils à plusieurs niveaux
• Onglets de précision, fentes, micro-fonctionnalités, et reliefs

Cela nous permet de fabriquer des composants de tôlerie qui correspondent à vos besoins de montage, de flux d'air ou de blindage.

Tolérances, délais de livraison et évolutivité

• Tolérances strictes sur les dimensions critiques pour tôle formée avec précision
• Configuration rapide pour prototypage avancé en tôlerie
• Processus évolutifs pour une transition en douceur vers la production de masse

Que vous ayez besoin d'échantillons uniques ou de milliers de composants en tôle sur mesure, nous maîtrisons les tolérances et prévoyons des délais de livraison fiables.

Matériaux pour pièces en tôle aux formes complexes

Choisir le bon matériau est essentiel si vous souhaitez des pièces en tôle aux formes complexes qui se façonnent bien et conservent leur forme en utilisation réelle.

Métaux courants que nous utilisons

Pour la fabrication de tôles précises avec une géométrie complexe, nous travaillons principalement avec :

• Acier inoxydable – Idéal pour la résistance, l'usure et la résistance à la corrosion. Parfait pour les pièces médicales, alimentaires, extérieures et structurelles.
• Aluminium – Léger, facile à former et économique. Parfait pour boîtiers en tôle, supports, et boîtiers légers. Nous couvrons plusieurs grades de feuilles et plaques d'aluminium pour différents besoins en résistance et en formabilité.
• Acier au carbone / acier doux – Résistant, rigide, et très économique, surtout lorsqu'il est combiné avec des revêtements ou de la peinture.
• Autres métaux – Pour des applications spéciales, nous manipulons également cuivre, laiton, et titane pour la conductivité, l'apparence ou les besoins de haute performance. Par exemple, nous utilisons laiton là où la formabilité et la finition décorative sont importantes, et titane là où le poids faible et la haute résistance sont clés.

Plages d'épaisseur de matériau pour les géométries complexes

Pour une fabrication de géométrie complexe, pièces en tôle profondie et pliée, et tôles à multiples pliages :

• Plage de formation typique : 0,5–6,0 mm en fonction du matériau et de la forme.
• Les épaisseurs fines (environ 0,5–1,5 mm) conviennent le mieux pour :
  • La mise en forme complexe du métal
  • Rayons serrés, embossage et détails fins
  • Léger supports métalliques et boîtiers sur mesure
• Les épaisseurs plus épaisses (2–6 mm) sont meilleures pour :
  • Supports à haute charge et pièces structurelles
  • Plus grand composants formés par pliage presse avec moins de plis mais plus solides

Nous équilibrons toujours l'épaisseur avec le rayon de pliage et les limites de formation pour éviter que les pièces ne craquent, ne se froissent ou ne se déforment.

Comment choisir le bon matériau

Lorsque j’aide des clients à choisir des matériaux pour pièces en tôle métallique de formes complexes, je me concentre sur trois choses :

• Résistance & rigidité
  • Charges lourdes, impacts ou rôles structurels → acier inoxydable ou acier au carbone
  • Conceptions critiques en poids (aérospatiale, électronique, véhicules électriques) → aluminium ou titane
• Résistance à la corrosion
  • Applications extérieures, marines, médicales et alimentaires → acier inoxydable ou acier au carbone revêtu
  • Besoin de légèreté et de résistance à la corrosion → aluminium anodisé
• Formabilité pour formes complexes
  • Tirage profond, hydroformage et pièces à multiples pliages serrés → grades d'acier ou d'aluminium plus doux
  • Plus la forme est extrême, plus nous privilégions des alliages ductiles et facilement formables

Si vous n'êtes pas sûr, envoyez-nous votre modèle 3D et vos exigences de base (environnement, charge et coût cible). Nous recommanderons le meilleur matériau et épaisseur de tôle pour que vos formes complexes soient à la fois réalisables et fiables en utilisation réelle.

Spécifications techniques pour pièces en tôle à formes complexes

Lorsque vous nous envoyez des pièces en tôle à formes complexes, nous fixons d'abord les chiffres : taille, limites de pliage, tolérances et formats de fichiers. C’est ainsi que nous maîtrisons la précision et la répétabilité.

Taille, rayon de pliage et limites de formage

Nous concevons notre fabrication de tôles de précision autour de limites stables et reproductibles :

Article	Capacité typique*
Taille maximale de la tôle plate	Jusqu'à 1500 × 3000 mm (selon le métal)
Épaisseur de matériau recommandée	0,5 – 6,0 mm (acier, inox, aluminium)
Rayon de pliage interne minimum	≥ 1× l'épaisseur du matériau (meilleur à 1–1,5×)
Longueur maximale de pliage	Jusqu'à environ 3000 mm
Méthodes de formage	Pliage CNC de tôles, tirage profond, hydroformage, emboutissage

*Les limites exactes dépendent du matériau, de l'épaisseur et de la géométrie. Pour des caractéristiques très critiques, nous nous alignons sur nos règles internes de tolérance similaires à celles publiées Tolérances de usinage de métaux de précision.

Normes de tolérance et niveaux de qualité

Pour la fabrication de géométries complexes et la tôlerie à plusieurs pliages :

• Tolérances générales: ±0,10–0,20 mm sur les pièces en tôle découpée au laser (selon l'épaisseur et la taille)
• Tolérance de l'angle de pliage: ±0,5°–1,0° pour les composants formés par presse plieuse
• Tolérances de position: Plus strictes pour les supports métalliques personnalisés, boîtiers et enceintes en tôle lorsque nécessaire
• Normes: Nous suivons des pratiques basées sur la norme ISO et pouvons adapter les tolérances spécifiques à votre dessin pour les composants en tôle personnalisés critiques.

Options de finition de surface

Nous supportons à la fois les finitions fonctionnelles et esthétiques pour la mise en forme métallique complexe et les assemblages en tôle profilée :

• Mécanique: Brossage, meulage, sablage à la bille, polissage
• Revêtements: Peinture en poudre, peinture humide, couches transparentes
• Chimique: Anodisation (aluminium), galvanisation (zinc, nickel, chrome)
• Protection: Anti-corrosion, résistantes à l'usure, et revêtements pour l'extérieur

Ces finitions conviennent pour les châssis électroniques visibles, les protections industrielles et les enceintes en tôle haut de gamme.

Formats de fichiers CAD pris en charge

Pour assurer la fluidité de la prototypie avancée en tôlerie, nous acceptons la plupart des formats standards :

• 3D: STEP, STP, IGES, IGS, Parasolid (X_T, X_B)
• 2D: DXF, DWG, PDF pour les patrons plats et les dessins

Téléchargez vos modèles avec des lignes de pliage claires, des spécifications de matériau et des notes de tolérance critiques, et nous les transformerons en pièces de tôlerie de précision prêtes pour la production.

Lignes directrices de conception pour les pièces de tôlerie à forme complexe

Rayon de pliage, direction du grain et épaisseur de paroi

Pour les pièces de tôlerie à forme complexe, les petits détails dans la conception font une grande différence :

• Rayon intérieur de pliage: Visez au moins 1x l'épaisseur du matériau pour l'acier, 1–1,5x pour l'aluminium afin de réduire les fissures et la déformation.
• Direction du grain: Essayez de plier dans le sens du grain, et non avec, surtout sur l'aluminium et l'inox, pour éviter les fissures lors des pliages serrés.
• Épaisseur de paroi: Maintenez une épaisseur cohérente autant que possible. Des sauts importants d'épaisseur autour des pliages ou des formes profondes peuvent provoquer un étirement inégal et une déformation.

Si vous n'êtes pas sûr de la formation des limites ou de la stratégie de pliage, nous pouvons examiner votre CAO et signaler les zones risquées avant de couper le métal.

Espacement des trous, découpes de relief et distances par rapport aux bords

Une bonne conception des trous et des fentes garantit que votre fabrication de tôles précises reste stable et reproductible :

• Garder trous d'au moins 1,5 à 2 fois l'épaisseur du matériau à distance des lignes de pliage.
• Utilisation découpes de relief pour pliage aux coins pour éviter la déchirure et la déformation disgracieuse.
• Évitez les petites caractéristiques directement sur les bords ; maintenez une distance minimale par rapport au bord de 1 à 2 fois l'épaisseur pour les trous perforés.
• Pour les pièces en tôle découpée au laser, évitez les ponts ultra-minces entre les découpes qui peuvent chauffer et déformer.

Ces bases nous aident à réaliser vos pièces en douceur dans le pliage, le poinçonnage et la découpe laser de tôles CNC sans retouches supplémentaires.

Évitez la déformation, les plis et le ressort

La fabrication de géométries complexes en tôle se confronte toujours à la physique. Pour garder le contrôle :

• Pour les pièces en tôle profondément tirée, utilisez des rayons généreux, des transitions douces, et évitez les coins aigus dans les zones tirées.
• Ajouter ribs, embossages ou flanges lorsque cela est possible pour rigidifier de grandes surfaces plates et réduire l'effet de déformation et de déformation par affaissement.
• Prévoyez ressort, en particulier dans l'acier à haute résistance et l'aluminium. Nous surplions généralement légèrement ou ajustons les angles de outillage pour atteindre votre spécification finale.

Nous utilisons une expérience réelle de formage plus la simulation si nécessaire pour maintenir la stabilité et la répétabilité du formage complexe du métal.

Conseils DFM pour réduire les coûts et simplifier les conceptions

Vous pouvez conserver vos pièces en tôle aux formes complexes performantes sans les compliquer excessivement :

• Standardiser angles de pliage, rayons et épaisseur du matériau à travers votre famille de pièces pour réduire le temps de mise en place et les changements d'outillage.
• Remplacez les assemblages soudés compliqués en plusieurs pièces par des pliages intelligents et des onglets dans la mesure du possible, ou divisez les formes extrêmement complexes en deux composants plus simples et facilement assemblables.
• Concevoir pour découpe laser + presse plieuse en premier lieu ; utilisez le tirage profond ou l'hydroformage uniquement lorsque cela est vraiment nécessaire pour la performance.
• Maintenez des tolérances strictes uniquement sur les caractéristiques fonctionnelles critiques; relâchez le reste pour réduire les coûts et améliorer le rendement.

Si vous êtes novice en DFM métal, notre équipe d'ingénierie peut examiner votre conception et suggérer des modifications qui protègent la fonction et réduisent les coûts, de la même manière que nous gérons les choix de processus dans notre guide de l’usinage CNC 101.

Finitions de surface pour pièces en tôle à formes complexes

Pour les pièces en tôle à formes complexes, la finition de surface appropriée est tout aussi importante que la géométrie. Nous adaptons les finitions à votre fonction, environnement et apparence de marque, sans compromettre la qualité de la fabrication précise de la tôle.

Revêtement en poudre & Peinture

Le revêtement en poudre et la peinture industrielle sont nos solutions privilégiées pour des finitions durables et colorées sur des composants en tôle sur mesure :

• Protection forte contre les rayures, les impacts et les produits chimiques doux
• Grand choix de couleurs et de textures (mat, brillant, texture) pour correspondre à votre marque
• Idéal pour boîtiers en tôle, supports et boîtiers métalliques personnalisés, et couvercles industriels
• Fonctionne bien sur la tôle pliée multi-pli et la fabrication de géométries complexes sans obstruer les détails lorsqu'il est appliqué correctement

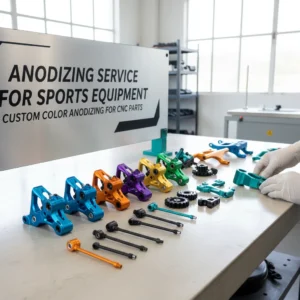

Anodisation & Plating

Pour l'aluminium et certains aciers, nous utilisons l'anodisation et le placage lorsque vous avez besoin de protection plus performance :

• Anodisation pour l'aluminium :
  • Super résistance à la corrosion
  • Surface plus dure avec des options de couleur contrôlées
  • Convient pour pièces en tôle profondes et composants visibles
• Finition (zinc, nickel, chrome, etc.) :
  • Ajoute conductivité et résistance à l'usure
  • Utilisé beaucoup sur tôle formée avec précision utilisé dans l'électronique et le matériel électrique

Brossage, Polissage & Finitions Cosmétiques

Les pièces en tôle complexe visibles doivent être aussi belles qu'elles sont performantes :

• Finitions brossées pour dissimuler les marques mineures de manipulation et uniformiser le grain
• Finitions polies pour un aspect plus haut de gamme et réfléchissant
• Idéal pour assemblages de tôles profilées, couvercles de machines et boîtiers en tôle exposée
• Peut être combiné avec des couches de finition transparentes ou d'autres couches protectrices pour une durée de vie plus longue

Revêtements protecteurs pour environnements difficiles

Pour une utilisation extérieure, marine ou industrielle, nous construisons une couche de finition qui dure réellement :

• Primaires + systèmes de poudre ou de peinture pour la résistance aux UV et aux intempéries
• Revêtements spéciaux pour la corrosion par spray salin, produits chimiques ou forte humidité
• Options adaptées aux réglementations et normes régionales, avec une documentation complète conservée selon nos politiques de processus et de gestion des données de style ISO similaires à celles décrites dans nos conditions de confidentialité et de gestion des données.

Chaque finition est choisie en tenant compte des limites de formage, de la géométrie de la pièce et de votre utilisation réelle, afin que vos pièces en tôle complexe restent protégées et aient une apparence cohérente du prototype à la production en série.

Applications des pièces en tôle complexe

Les pièces en tôle complexe apparaissent partout dans les produits réels. Nous nous concentrons sur fabrication de tôlerie de précision qui convient aux environnements difficiles, aux espaces restreints et aux normes strictes.

Automobile : Supports, boîtiers, pièces structurelles

Nous fournissons supports métalliques et boîtiers sur mesure pour :

• Capteurs de montage, ECU et systèmes de batteries
• Renforts structurels, cadres de support, supports de choc
• Boucliers thermiques et pièces en tôle découpée au laser pour les échappements ou les compartiments moteur

Ici, une fabrication de géométrie complexe et reproductibles Pliage de tôle CNC sont essentiels pour la sécurité, la résistance aux vibrations et la durabilité à long terme.

Aéronautique : panneaux et boîtiers légers

Pour les clients aéronautiques mondiaux, le poids et la fiabilité priment. Nous produisons :

• Boîtiers en tôle légers et boîtiers d'avionique
• Panneaux profilés, supports et détails en tôle à multiples pliages
• Pièces en tôle formées avec précision qui respectent des tolérances strictes de l'aéronautique

Nos processus avancés de formage et d'usinage peuvent être associés à services d'usinage CNC 5 axes pour des caractéristiques d'assemblage et des interfaces de haute précision.

Électronique : châssis, écrans, boîtiers

En électronique, l'espace est limité et la chaleur est réelle. Nous livrons :

• Boîtiers en tôle et châssis en rack
• Écrans EMI/RFI et formage complexe de métal pour ventilation et découpes
• Composants en tôle sur mesure pour la télécommunication, les centres de données et les appareils grand public

Tolérance serrée pièces en tôle découpée au laser garder les ports, connecteurs et points de montage parfaitement alignés.

Médical : Plateaux, boîtiers, assemblages de précision

Les clients médicaux ont besoin de pièces propres, stables et reproductibles. Nous fournissons :

• Inoxydable plateaux médicaux et paniers de stérilisation
• Boîtiers d'appareils et assemblages métalliques de précision
• Finitions lisses et hygiéniques pour les salles d'opération et les environnements de laboratoire

Notre processus garantit une qualité constante pour les petites séries personnalisées et la production à grande échelle.

Industriel : Protections, couvercles, fabrications sur mesure

Du côté industriel, pièces en tôle métallique de formes complexes sont conçus pour résister aux abus :

• Protections de machines, couvercles de sécurité et portes
• Composants en tôle sur mesure pour convoyeurs, robots et lignes d'emballage
• Pièces en tôle profonde et pièces hydroformées pour des conditions exigeantes

Nous adaptons les conceptions aux normes du marché local, des normes de sécurité de l'UE aux codes industriels européens, en veillant à ce que vos pièces soient robustes, fiables et prêtes à être installées.

Contrôle qualité pour pièces en tôle de formes complexes

Systèmes de qualité basés sur ISO

Lorsque nous produisons des pièces en tôle de formes complexes, nous exécutons tout selon Systèmes de qualité basés sur l'ISO et strict contrôle de processus:

• Flux de travail documentés de la demande de devis à l'expédition
• PPAP, FAI et plans de contrôle pour la fabrication de tôles métalliques de précision et critiques
• Contrôles en cours de fabrication lors de la découpe laser, du pliage CNC, du formage et de la soudure
• Inspection finale et approbation avant emballage et expédition

Cela maintient tôle formée avec précision et composants en tôle sur mesure cohérent d'un lot à l'autre.

Inspection pour géométries complexes

La fabrication de géométries complexes nécessite plus qu'un mètre ruban. Nous utilisons :

• Inspection basée sur CAD 2D/3D avec modèles numériques
• CMM, jauges de hauteur et jauges go/no‑go pour des tolérances strictes
• Fixations personnalisées pour pièces en tôle pliée multi-plis et en tôle profonde
• Contrôles de planéité, de position des trous, d'angle de pliage et de profil sur pièces en tôle découpée au laser

Cela donne des résultats fiables, même sur composants formés par pliage presse, boîtiers en tôle, et Assemblages de tôles profilées.

Traçabilité et conformité des matériaux

Pour les clients mondiaux, traçabilité des matériaux et la conformité sont non négociables :

• Certificats d'origine et numéros de lot suivis pour l'acier inoxydable, l'aluminium et l'acier au carbone
• Suivi au niveau du lot depuis la tôle brute jusqu'aux pièces en tôle de forme complexe finies
• Conformité RoHS, REACH et spécifique à l'industrie sur demande
• Pack de documentation complète disponible pour les audits automobiles, aérospatiaux et médicaux

De cette façon, chaque support métallique personnalisé, boîtier ou pièce métallique hydroformée que vous recevez peut être tracé, vérifié et approuvé en toute confiance.

Pourquoi choisir ZSCNC pour les pièces de tôlerie aux formes complexes

Lorsque vous êtes sérieux au sujet des pièces de tôlerie aux formes complexes, vous avez besoin d’un partenaire qui comprend les tolérances strictes, la livraison rapide et les problèmes de production du monde réel. C’est exactement ainsi que nous avons construit ZSCNC.

Expérience éprouvée dans les pièces complexes de haute précision

Nous nous concentrons sur fabrication de tôlerie de précision et une fabrication de géométrie complexe pour les OEM mondiaux et les startups :

• Une grande expérience avec tôlerie à multiples pliages, pièces profondes et assemblages contourés
• Capacité stable sur des tolérances serrées supports métalliques et boîtiers sur mesure, boîtiers et pièces structurelles
• Qualité constante à travers les prototypes, les séries pilotes et la production de masse

Capacité	Ce que vous obtenez
Formage et découpe avec tolérances serrées	Ajustement fiable, sans retouche de votre côté
Assemblages complexes	Moins de fournisseurs, moins de tracas de coordination
Qualité reproductible	Même pièce, chaque lot, chaque région

Équipement CNC avancé pour la fabrication de tôlerie complexe

Nous utilisons un équipement moderne spécialement configuré pour Formage complexe de métal et pièces en tôle découpée au laser:

• Découpe laser CNC pour des profils fins, des évents et des découpes détaillées
• Pliage de tôle CNC et pliage avec presse plieuse pour des pliages précis à angles multiples
• Emboutissage profond, estampage et hydroformage pour pièces en tôle profondes et formes 3D complexes

Vous pouvez également exploiter notre gamme plus large Services d'usinage CNC lorsque vous avez besoin d'assemblages combinés usinés + tôlerie via notre service dédié Capacités d'usinage CNC.

Support technique de la conception à la production

Nous ne faisons pas simplement « prendre un fichier et couper ». Nous vous aidons à réaliser de meilleures pièces :

• Vérifications DFM pour des pièces en tôle aux formes complexes avant la fabrication
• Suggestions sur les décharges de pliage, matériaux et épaisseurs pour éviter la déformation et le ressort
• Support pour prototypage avancé en tôlerie et itérations rapides de conception

Vous nous envoyez vos modèles et dessins, et nos ingénieurs identifient les risques dès le départ plutôt que de laisser ces problèmes apparaître en production.

Avantages en termes de prix, délai et support

Nous concevons notre offre en fonction du coût total et de la fiabilité, pas seulement du prix unitaire :

• Tarification compétitive à l’échelle mondiale pour les prototypes et les séries de production
• Quantités minimales de commande flexibles adaptées aux startups, constructions sur mesure et grands programmes OEM
• Devis rapides, délais réalistes et communication transparente

Vous pouvez soumettre vos données de pièces directement via notre plateforme de devis en ligne simplifiée pour obtenir des prix précis et des estimations de livraison.

En bref : avec ZSCNC, vous obtenez des pièces de tôlerie de formes complexes fabriquées avec précision, livrées à temps et soutenues par une équipe qui comprend réellement la fabrication.

Galerie et études de cas de pièces de tôlerie de formes complexes

Projets réels, fabrication de géométries complexes réelles

Voici un aperçu rapide de la façon dont nous utilisons pièces en tôle métallique de formes complexes pour résoudre les problèmes réels des clients sur différents marchés.

1. Boîtier de tôlerie de précision – Tolérances serrées, aucune reprise

• Client : OEM européen d'électronique
• Besoin : Compact boîtier en tôle avec des découpes denses et une structure multi-pliée
• Défi : Empilement de tolérances serrées autour des connecteurs et des fentes de ventilation
• Solution :
  • CNC pièces en tôle découpée au laser pour des bords propres
  • Pliage de tôle CNC avec séquence de pliage contrôlée
  • Examen DFM précoce pour ajuster les positions des trous et les longueurs des brides
• Résultat :
  • Adaptation plug-and-play sur PCB et connecteurs
  • Pièces de première fabrication approuvées, aucune retouche d'usinage nécessaire

2. Pièces en tôle profonde pour supports automobiles

• Client : Fournisseur mondial de l'automobile
• Besoin : Aluminium haute résistance supports métalliques et boîtiers sur mesure avec contours complexes
• Défi : Réduction du poids tout en conservant rigidité et durabilité
• Solution :
  • pièces en tôle emboutie profonde combiné avec embossage ciblé et formage
  • Changement de matériau vers un acier à haute résistance avec une épaisseur optimisée
• Résultat :
  • Réduction de poids de 18%
  • Performance stable lors des tests de vibration et de fatigue

3. Pièces métalliques hydroformées pour panneaux aérospatiaux

• Client : Fabricant de structures aéronautiques
• Besoin : Panneaux légers, profilés avec des profils cohérents
• Défi : Courbure complexe et contrôle précis de la planéité
• Solution :
  • Pièces métalliques hydroformées pour une géométrie complexe fluide et reproductible
  • Découpe de précision et composants formés par pliage presse pour les caractéristiques de bord
• Résultat :
  • Adaptation fiable aux structures mates
  • Réduction des ajustements et calages des panneaux en ligne d'assemblage

4. Avant / Après – Résolveur de problèmes de formage métallique complexe

• Avant :
  • Plusieurs pièces soudées pour construire une seule bride complexe
  • Main-d'œuvre élevée, problèmes de décalage, problèmes esthétiques
• Après (Notre Approche) :
  • Pièce unique tôle formée avec précision conception
  • Tôle à plis multiples agencement + découpe laser + emboutissage local
  • Une seule fixation, géométrie stable, apparence propre
• Résultat :
  • Économies de coûts 35%
  • Plus solide, plus propre et plus rapide à assembler

Si vous travaillez sur composants en tôle sur mesure avec des formes difficiles ou des tolérances serrées, nous pouvons adapter ces mêmes technologies et méthodes de traitement de tôle à vos pièces et à votre marché.

Demandez un devis pour des pièces en tôle à forme complexe

Si vous avez besoin de pièces en tôle à forme complexe avec des tolérances serrées, envoyez-nous vos informations et nous vous fournirons un devis rapidement et clairement.

Ce qu'il faut envoyer pour un devis précis

Pour estimer correctement la fabrication de votre géométrie complexe, veuillez inclure :

• fichiers 2D/3D: STEP, STP, IGES, DWG, DXF, ou modèles solides de votre fabrication de tôle de précision
• Dessins techniques: Avec clé dimensions, tolérances, notes de pliage, et surfaces critiques
• Détails du matériau: Type (inox, aluminium, acier, etc.), épaisseur, et toutes spécifications du matériau
• Quantité: Prototype, petite série ou volumes de production en série
• Exigences de finition: Peinture par poudre, anodisation, placage, brossage ou métal brut
• Exigences particulières: Symboles de soudure, notes d'assemblage, niveau d'inspection ou besoins de conformité

Si vous ne savez pas comment tout définir, envoyez simplement vos derniers fichiers et indiquez l'application – nous vous aiderons avec la conception pour vos composants en tôle métallique personnalisés.

Comment fonctionnent nos devis et délais de livraison

Voici comment nous gérons généralement les pièces en tôle métallique de forme complexe :

• Délai de devis:
  • Pièces en tôle laser simples : généralement dans les 24–48 heures
  • Pièces en tôle profonde ou assemblages en tôle à plusieurs pliages : peuvent nécessiter une revue d'ingénierie supplémentaire
• Délai de livraison (après approbation et paiement):
  • Prototypes et prototypage avancé de tôlerie : souvent 7–15 jours selon la complexité
  • Séries de production : planifiées en fonction des outils, du volume et des exigences de finition
• Nous confirmerons le prix, le délai, le processus (pliage de tôlerie CNC, emboutissage, hydroformage, soudage) ainsi que tous les coûts d'outillage ou de fixation avant de commencer.

Pour plus de détails sur nos capacités, vous pouvez également consulter notre technologies et méthodes de traitement de la tôle sur notre page de services de fabrication.

Options de contact pour le support de pièces en tôle sur mesure

Vous pouvez nous joindre de la manière qui vous convient le mieux :

• Email: Envoyez des dessins et spécifications ainsi que votre quantité cible et le pays de livraison
• Formulaire de demande en ligne: Téléchargez directement nos fichiers CAO et détails de demande de devis via notre site web
• Support technique: Notre équipe peut examiner vos composants formés par presse plieuse, boîtiers en tôle, et supports et boîtiers métalliques sur mesure, et suggérer des ajustements pour réduire les coûts avant que vous ne validiez la conception.

Que vous soyez dans l'automobile, l'électronique, la robotique ou l'équipement industriel, nous facilitons la transition du concept à la production de pièces en tôle de formes complexes.

FAQ sur les pièces en tôle de formes complexes

Quantités minimales de commande et tailles de lot

Je maintiens la flexibilité des MOQ pour pièces en tôle métallique de formes complexes:

• Prototypes : 1–5 pièces conviennent pour la validation et le test
• Petites séries : 10–200 pièces pour les pilotes ou produits de niche
• Production en série : Des centaines à des dizaines de milliers de composants en tôle sur mesure

Taille de lot dépend du processus (découpe laser, Pliage de tôle CNC, formage profond, estampage). Je recommanderai la solution la plus économique pour votre volume.

---

Délai de livraison, coût des outillages et prototypes vs. production

Pour fabrication de tôlerie de précision, le calendrier et le coût sont toujours à l'étude :

• Délai de livraison (typique) :
  • Prototypes : 5–10 jours ouvrables
  • Production : 2 à 4 semaines, en fonction de la complexité et de la finition
• Coût des outillages :
  • Pièces découpées au laser + pliage : généralement pas d'outillage lourd
  • pièces en tôle emboutie profonde, estampage, hydroformage : nécessitent un outillage personnalisé ; je vous fournirai un devis clair et l'amortirai sur votre volume si nécessaire
• Prototype vs. production :
  • Prototypes : découpe laser + plieuse, peut-être outillage souple pour géométrie complexe
  • Production : optimisée une fabrication de géométrie complexe avec outillage complet, gabarits et dispositifs pour la répétabilité

Vous me communiquez votre planning et votre budget ; j'adapte le processus en conséquence.

---

Manipulation de formes très complexes et tolérances strictes

C'est là où nous sommes forts. Pour Formage complexe de métal et tôle formée avec précision:

• Nous utilisons Découpe laser CNC, composants formés par pliage presse, le dessin profond, et pièces métalliques hydroformées pour atteindre des formes multi-coudes et contourées
• Pour des tolérances strictes, nous combinons :
  • Outils et dispositifs de formage dédiés
  • Mesurages en cours de fabrication et inspection finale
  • Correction de la compensation de pli et contrôle du ressort
• Pour les zones critiques sur boîtiers en tôle, supports, et boîtiers, nous pouvons maintenir tolérances serrées les positions des trous, les angles de pliage, et les interfaces clés, tout en relâchant les zones non critiques pour réduire les coûts

Si votre conception semble « trop complexe », envoyez quand même le CAD. Je vérifierai la faisabilité en fabrication, suggérerai des ajustements si nécessaire, et viserai toujours à préserver votre intention initiale.
