Services d'usinage CNC 5 axes pièces complexes de haute précision

Qu'est-ce que l'usinage CNC 5 axes ?

Si vous traitez avec des pièces complexes et de haute précision, l'usinage CNC 5 axes est généralement la méthode la plus efficace et fiable pour les fabriquer.

Définition simple

usinage CNC 5 axes est un type de l'usinage CNC multi-axes où l'outil de coupe ou la pièce se déplace le long de 3 axes linéaires (X, Y, Z) plus 2 axes de rotation (A, B ou C).

Cela nous permet d'usiner plusieurs côtés et géométries complexes en une seule configuration, avec une grande précision et des tolérances serrées.

---

Comment fonctionne le mouvement simultané à 5 axes

In fraisage simultané à 5 axes, tous les 5 axes bougent en même temps:

• X, Y, Z – déplacer l'outil ou la pièce en ligne droite
• A / B / C – faire pivoter la pièce ou la tête autour d’un ou plusieurs axes

Cela permet :

• Contour continu sur des surfaces 3D complexes
• Usinage précis des sous-écrous et des caractéristiques angulaires
• Trajectoires d’outil courtes et rigides pour une meilleure finition de surface et une durée de vie de l’outil

---

CNC 3 axes vs 4 axes vs 5 axes

Type	Axes utilisés	Idéal pour
CNC 3 axes	X, Y, Z	Pièces plates, poches simples, caractéristiques 2,5D
CNC 4 axes	X, Y, Z + 1 rotation	Pièces nécessitant un usinage d’un côté
Fraisage CNC 5 axes	X, Y, Z + 2 rotations	Géométrie complexe, surfaces multi-angulaires

---

Comparaison de la complexité et de la précision

Caractéristique	3 axes	4 axes	5 axes (simultanés)
Complexité des pièces	Faible–Moyenne	Moyenne	Moyenne–Très haute
Sous-coupes / angles profonds	Très limité	Limitée	Accès excellent
Usinage à tolérances serrées	Modéré	Élevé (géométrie simple)	Le plus élevé pour les surfaces 3D complexes
Nombre de montages	Beaucoup	Moins	Souvent usinage CNC en une seule configuration

Avec Services de fraisage 5 axes, vous obtenez meilleur alignement, moins de configurations et moins d'accumulation d'erreurs, ce qui conduit à usinage CNC de haute précision sur des pièces complexes.

---

Quand devriez-vous choisir l'usinage CNC 5 axes ?

Choisir services d'usinage CNC 5 axes lorsque :

• Votre pièce a géométrie 3D complexe, surfaces libres, ou formes organiques
• Vous avez besoin usinage avec tolérances strictes (par ex., ±0,01 mm ou mieux dans les caractéristiques locales)
• Il y a sous-découpes, poches profondes ou surfaces angulaires difficiles d'accès
• Vous souhaitez l'usinage en une seule configuration pour réduire la manipulation et les erreurs humaines
• Vous travaillez dans l'aérospatiale, l'usinage CNC de dispositifs médicaux, le prototypage CNC automobile ou les composants haute performance (par ex., soupapes, pales de turbines, instruments chirurgicaux)

En résumé : si usinage CNC 3 axes vs 5 axes est la question et votre pièce est de haute précision, multi-faces, et complexe, l'usinage 5 axes est presque toujours le choix le plus efficace et fiable.

Avantages clés de l'usinage CNC 5 axes

L'usinage CNC 5 axes vous offre plus de flexibilité, une meilleure précision et un coût total inférieur lorsque vous avez besoin de pièces de précision avec une géométrie complexe.

Usinage en une seule configuration = moins d'erreurs

Avec services d'usinage CNC 5 axes, nous pouvons traiter plusieurs faces et angles en une seule configuration au lieu de retourner la pièce plusieurs fois.

• Moins de manipulation humaine, moins d'erreurs de configuration
• Meilleur alignement entre les caractéristiques
• Répétabilité accrue pour les séries multi-pièces

Ce usinage CNC en une seule configuration l'approche est essentielle pour des composants médicaux, aérospatiaux et de performance de haute précision.

Tolérances strictes et précision de qualité supérieure

L'usinage simultané 5 axes maintient l'outil à la meilleure inclinaison par rapport à la surface, ce qui améliore directement la précision :

• Conditions de coupe stables = moins de vibrations
• Plus de contrôle sur la déflexion de l'outil
• Fiable usinage avec tolérances strictes sur les petites caractéristiques et les murs fins

Sur des configurations optimisées, nous visons régulièrement l'usinage CNC de précision des tolérances jusqu'à ±0,005 mm sur les caractéristiques critiques.

Géométries complexes, surplombs et faces inclinées

Si votre pièce comporte des surplombs, des poches profondes, des surfaces libres ou plusieurs caractéristiques inclinées, l'usinage CNC multi-axes est souvent la seule solution pratique.

L'usinage 5 axes nous permet de :

• Atteindre des caractéristiques cachées sans dispositifs spéciaux
• Usiner des cavités profondes tout en gardant l'outil court et rigide
• Usiner proprement les angles composés, les pales de turbine et les formes organiques

C'est ce qui rend l'usinage 5 axes idéal pour l'usinage CNC de géométries complexes dans les pièces aérospatiales, médicales et de sport automobile.

Trajectoires d'outil plus courtes, meilleur état de surface

En inclinant l'outil vers l'angle de coupe idéal, les machines 5 axes :

• Réduisent les marques de pas sur les surfaces 3D
• Permettent un contournage et surfaçage CNC plus lisses
• Raccourcissent les trajectoires d'outil et réduisent le temps de cycle

Vous obtenez un meilleur état de surface sur les zones critiques, ce qui est particulièrement important sur les surfaces d'étanchéité, les cavités de moules, les instruments chirurgicaux et les pièces rotatives à grande vitesse. Pour les travaux médicaux de précision connexes, nous prenons également en charge le tournage d'acier inoxydable pour l'équipement médical en utilisant des configurations et des finitions dédiées (voir notre capacité d'usinage médical d'acier inoxydable).

Rentabilité pour les pièces complexes de haute précision

L'usinage CNC 5 axes n'est pas toujours le moins cher à l'heure, mais il est souvent le plus rentable dans l'ensemble lorsque les pièces sont complexes :

• Moins de configurations et de montages à concevoir et à construire
• Moins de rebuts dus à un mauvais alignement ou à un re-serrage
• Délais de réalisation plus courts du CAO à la pièce finie

Pour pièces CNC de haute précision—en particulier en aluminium, titane et acier inoxydable—le fraisage 5 axes permet de maîtriser le coût unitaire tout en respectant des spécifications strictes.

Une durée de vie plus longue des outils, moins de fixations

Une orientation intelligente des outils 5 axes signifie :

• Meilleur évacuation des copeaux
• Charges de coupe plus faibles
• Moins de chaleur sur le bord de l'outil

Le résultat : une durée de vie prolongée des outils, des processus plus stables, et moins de fixations spéciales nécessaires. Cela permet de réaliser des économies directes sur les coûts d'outillage et de mise en place, tout en améliorant la cohérence sur de longues séries de production.

Capacités et spécifications de l'usinage CNC 5 axes

Configurations de machines 5 axes

Pour nos services d'usinage CNC 5 axes, nous utilisons plusieurs configurations pour s'adapter à différents types de pièces et tolérances :

• Trunnion (type table inclinable) – Idéal pour les surfaces complexes en 3D, les volutes, les pales de turbines, et l'usinage multi-faces en une seule mise en place.
• Tête pivotante (type tête-table) – Parfait pour les pièces hautes et les pièces lourdes où la stabilité de la table est essentielle.
• Table-table – Deux tables rotatives pour un positionnement très flexible et un fraisage simultané 5 axes sur des pièces compactes.

Cette combinaison nous permet de choisir la configuration la plus efficace pour chaque travail plutôt que d'obliger la pièce à s'adapter à un seul style de machine.

Enveloppe d'usinage et taille des pièces

Capacité typique de fraisage 5 axes dans notre atelier :

• Course maximale (approximative) :
  • Axe X : 800–1000 mm
  • Axe Y : 500–600 mm
  • Axe Z : 400–500 mm
• Taille maximale de la pièce : jusqu'à environ Ø600 mm or Longueur de 800 mm, selon la configuration
• Meilleure plage pour le travail de précision : petites à moyennes pièces où un usinage avec tolérance serrée est critique

Si vous avez besoin de pièces usinées CNC 5 axes plus grandes, nous examinerons généralement le CAD dès le début pour confirmer le montage et les angles accessibles.

Matériaux que nous supportons

Nous sommes spécialisés dans l'usinage CNC multi-axes pour les métaux et les plastiques, y compris :

• Alliages d'aluminium : AL6061, 6082, 7075, 2026
• Titane : Ti-6Al-4V et autres grades pour l'aérospatiale/médical
• Aciers inoxydables : 303, 304, 316, 17-4PH
• Aciers pour outils : P20, H13, D2, etc.
• Aciers au carbone et alliés : 4140, 4340, aciers de construction faiblement alliés
• plastiques d'ingénierie : PEEK, Delrin (POM), nylon, PC, ABS, PPSU

Pour des travaux exigeants dans l'aérospatiale ou le médical, nous associons souvent nos services d'usinage CNC 5 axes en titane avec une traçabilité stricte et des lots de matériaux certifiés : services d'usinage CNC 5 axes en titane.

Tolérances et précision

Grâce à nos configurations d'usinage CNC de haute précision et à la vérification en cours de processus, nous obtenons généralement :

• Tolérance standard : ±0,01–0,02 mm
• Fonctions à tolérance serrée : jusqu'à ±0,005 mm sur les zones critiques (avec une GD&T appropriée, le stock et la planification du processus)
• Précision de position : adapté pour des pièces CNC de précision dans l'aérospatiale, le médical et la construction automobile haute performance

Nous confirmons toujours les tolérances réalisables en fonction du matériau, de la géométrie et de la quantité avant de finaliser le devis.

Finitions de surface et post-traitement

Nos services de fraisage 5 axes prennent en charge toute une gamme de finitions esthétiques et fonctionnelles :

• Brut de machine : marques d'outil fines, Ra généralement entre 1,6 et 3,2 μm
• Sablage à la bille : Finition mate uniforme
• Anodisation (Type II / III) : Clair, noir et couleurs pour l'usinage CNC d'alliages d'aluminium (y compris l'usinage 5 axes AL6061)
• Anodisation dure : Résistant à l'usure et à la corrosion
• Plombage : Nickel, chrome, zinc
• Peinture & thermolaquage
• Polissage, brossage, dérochage, arrondi des arêtes

Nous pouvons combiner un usinage à tolérances strictes avec une finition sélective pour que les zones fonctionnelles restent conformes aux spécifications.

Formats de fichiers CAD/CAM que nous acceptons

Pour l'usinage CNC de géométries complexes et le fraisage simultané 5 axes, nous travaillons directement à partir de :

• CAD 3D : STEP (.step, .stp), IGES (.igs, .iges), Parasolid (.x_t), SolidWorks, NX
• Dessins 2D : PDF, DWG, DXF avec toutes les dimensions et GD&T
• Modèles prêts pour CAM : y compris les designs complexes et organiques en surface

Si vous n'êtes pas sûr du matériau ou de la préparation du fichier, notre équipe d'ingénierie peut vous aider à choisir la bonne matière en utilisant notre guide sur comment sélectionner des matériaux précis pour l'usinage CNC: sélectionner les matériaux de usinage CNC précis.

Industries utilisant l'usinage CNC 5 axes

L'usinage CNC 5 axes est le choix privilégié partout où les pièces sont complexes, les tolérances serrées et la qualité essentielle. Avec notre services d'usinage CNC 5 axes, nous soutenons les clients dans les marchés de l'aérospatiale, médical, automobile, énergie, défense et industriel général à l'échelle mondiale.

Aérospatiale & Turbomachinerie

L'aérospatiale est l'un des plus grands utilisateurs de fraisage simultané à 5 axes en raison de sa demande en pièces légères, à haute résistance et critiques pour la sécurité.

Pièces typiques en aérospatiale usinées en CNC 5 axes :

• Palettes de turbines et blisks
• Impellers, compresseurs, rotors de pompes
• Composants de structure de fuselage et supports
• Carters de précision et pièces à parois minces complexes

Pour les pièces en aluminium à haute résistance en aérospatiale, nous combinons souvent le contouring 5 axes avec des matériaux similaires à ceux de nos pièces en aluminium CNC pour applications aéronautiques afin de maintenir un poids faible et des performances élevées.

Composants médicaux et dentaires

In usinage CNC de dispositifs médicaux, l'usinage multi-axes est essentiel pour les formes organiques et les tolérances serrées sur de petites caractéristiques.

Pièces typiques en médical et dentaire en 5 axes :

• Instruments chirurgicaux avec sous-cuts et embouts complexes
• Implants orthopédiques (hanches, genoux, plaques, vis,)
• Implants dentaires, piliers et outils sur mesure
• AL6061 de précision et l'usinage CNC de titane composants

Le fraisage 5 axes nous permet d'obtenir des surfaces lisses, des rayons contrôlés et des transitions nettes, essentiels pour la sécurité des patients et la conformité réglementaire.

Prototypage et production automobiles

Les clients de l'automobile et du sport automobile utilisent Services de fraisage 5 axes pour à la fois des prototypes rapides et une production de faible à moyenne volume.

Pièces CNC automobiles courantes à 5 axes :

• Culasses, blocs moteurs et composants de combustion
• Collecteurs d'admission/exhaustion et carters de turbo
• Moules d'injection, outils de fonderie sous pression et outils de finition
• Composants haute performance et supports structurels légers

Comparé au CNC 3 axes, le CNC 5 axes permet de usiner plus de faces en une seule configuration, ce qui réduit le délai de fabrication et améliore la répétabilité.

Énergie, Pétrole & Gaz, et Électricité

Dans l'énergie et le pétrole & gaz, la fiabilité et la durabilité sont aussi importantes que la précision. Usinage CNC multi-axes nous aide à réaliser des parcours de flux complexes et des géométries robustes.

Pièces typiques :

• Vannes haute pression et carters
• Forêts, pièces de moteur à boue et outils de forage en profondeur
• Composants de turbines pour la production d'énergie
• Corps de pompes, composants de contrôle de débit et turbines

L'usinage 5 axes garantit une meilleure finition de surface sur les faces d'étanchéité et les surfaces de flux contourées, ce qui impacte directement la performance et la durée de vie.

Défense, Outillage & Applications industrielles

Pour les clients de la défense, de l'outillage et de l'industrie générale, services avancés de fabrication CNC axés sur la robustesse, la précision et la répétabilité.

Pièces usinées CNC 5 axes typiques :

• Composants et supports de systèmes d'armes
• Fixations de précision, gabarits et outillage personnalisé
• Moules et matrices complexes avec contours 3D
• Carters, supports et composants d'automatisation de haute précision

Ces projets combinent souvent usinage avec tolérances strictes avec l'usinage CNC de géométrie complexe pour réduire les étapes d'assemblage et améliorer la précision du système.

Pièces CNC 5 axes typiques que nous produisons

Dans tous les secteurs, nous livrons régulièrement :

• Impellers, turbines, blisks et roues de ventilateurs
• Composants en AL6061 et titane de qualité médicale 5 axes
• Pièces de surface complexes en 3D avec cavités profondes et sous-ensembles
• Pièces CNC de précision personnalisées avec des tolérances de ±0,005 mm

Si vous envisagez l'usinage CNC 5 axes pour des pièces complexes de haute précision, notre Capacités de service de fraisage CNC sont conçues pour soutenir tout, des prototypes à la production à grande échelle.

Fraisage CNC 5 axes pour des pièces de précision

J'utilise le fraisage CNC 5 axes lorsque les pièces nécessitent des tolérances strictes, une géométrie 3D complexe et une qualité constante du prototype à la production. Il est conçu pour un travail nécessitant une précision critique, pas seulement pour le fraisage de base.

Fraisage de haute précision avec tolérances serrées

Grâce au contrôle simultané à 5 axes, nous maintenons l'outil toujours à l'angle de coupe optimal, ce qui nous aide à respecter usinage avec tolérances strictes jusqu'à ±0,005 mm les caractéristiques critiques. Cela est idéal pour :

• Fraisage CNC de précision pour pièces médicales, aérospatiales et optiques
• Correspondance des ajustements serrés, surfaces d'étanchéité et caractéristiques d'alignement
• Pièces CNC de haute précision où chaque micron compte

Fraisage de géométrie complexe

Les services de fraisage 5 axes brillent vraiment sur l'usinage CNC de géométries complexes avec des surfaces 3D complexes, telles que :

• Surfaces libres, poches profondes et formes organiques
• Sous-cuts, trous transversaux et caractéristiques multi-angulaires en une seule configuration
• Fraisage de contour CNC et finition pour les lames, les turbines et les moules

Parce que nous n'avons pas besoin de refixer la pièce, nous obtenons une meilleure précision et répétabilité sur toute la surface.

Composants multi-axes légers et à haute résistance

Pour les industries recherchant composants légers et à haute résistance, 5 axes est l'outil idéal :

• Fraisage de poches et squeletisation pour réduire le poids sans perdre en résistance
• Usinage CNC en titane et en alliage d'aluminium (y compris Usinage 5 axes AL6061)
• Renforts optimisés, structures en treillis et cavités internes complexes

Cela le rend parfait pour l'usinage CNC de pièces aéronautiques, l'automobile haute performance, et l'usinage de dispositifs médicaux.

Flexible, du prototype à la production

Nous avons configuré notre atelier pour gérer tout, depuis prototypes uniques to des séries de production complètes:

• Prototypage rapide avec usinage CNC et pièces 5 axes à délai court
• Petites séries pour validation et tests cliniques ou sur le terrain
• Production évolutive avec un contrôle de processus stable et une qualité constante

Lorsqu'un projet nécessite également du tournage ou des caractéristiques très petites et précises, nous combinons le services avancés de fabrication CNC comme Tournage CNC et l'usinage suisse pour livrer une pièce complète, prête à être assemblée.

Pourquoi choisir des services de usinage CNC 5 axes professionnels ?

Lorsque vous traitez des pièces complexes et de haute précision, professionnel services d'usinage CNC 5 axes n’est pas un « plus » — c’est la méthode la plus sûre et la plus rentable pour réussir du premier coup.

Avantages de l’externalisation vers un atelier spécialisé en CNC 5 axes

Un atelier dédié Services de fraisage 5 axes apporte des processus matures, des machines réglées et des opérateurs expérimentés :

Avantage	Ce que vous obtenez
Utilisation élevée des machines	Coût unitaire réduit et tarification stable
Programmeurs expérimentés en 5 axes	Trajectoires d’outils propres, moins d’erreurs, meilleure qualité de surface
Flux de production matures	Délais prévisibles et qualité constante
Services intégrés	Usinage + finition + inspection sous un même toit

Vous évitez le coût élevé d’investissements en machines, logiciels CAM, outillage et personnel formé, tout en bénéficiant services avancés de fabrication CNC sur demande.

Support technique, DFM et optimisation

Nous ne faisons pas simplement « couper le fichier ». Nous vous aidons à optimiser pour le 5 axes:

• Revue DFM: Repérer les sous-cuts, murs fins et zones à risque avant l'usinage.
• Optimisation des tolérances: Maintenir ±0,005 mm uniquement là où cela est crucial pour réduire les coûts.
• Conseils sur les matériaux: Choisir la bonne nuance d'aluminium pour l'usinage CNC, le titane ou l'acier pour la performance et le prix.
• Stratégie de montage et de fixation: Intelligente usinage CNC en une seule configuration pour protéger la précision.

Ce type de support technique est essentiel pour l'usinage CNC de précision dans des secteurs comme l'aérospatiale, la médical, et l'automobile.

Évolutivité : Du prototypage rapide à la production de masse

Notre l'usinage CNC multi-axes Le flux de travail évolue avec vous :

Étape	Ce que nous proposons
Concept & prototypes	Rapide Prototypage rapide, usinage CNC en AL6061
Lancements pilotes	Processus stables, retours sur la conception & les tolérances
Production de masse	Cycles optimisés, dispositifs de fixation et plans d'inspection

Vous bénéficiez de la même équipe et de la même logique de processus du prototype à la production, sans perte de qualité lorsque les volumes augmentent.

Équilibrer le coût, le délai de livraison et la qualité

Professionnel services d'usinage CNC 5 axes concernent le contrôle, pas le compromis :

• Coût: Conception de pièce, choix des matériaux et tolérances ajustés à votre budget.
• Délai de livraison: Configurations parallèles, CAM optimisé et planification claire.
• Qualité: Contrôles en cours de fabrication, inspection finale et cohérence usinage avec tolérances strictes.

Lorsque vous avez besoin d’un mélange d’usinage 5 axes avec d’autres processus comme la découpe au jet d'eau ou la fabrication de métaux, nous les intégrons dans nos services de processus de fabrication globaux pour que vous n’ayez pas à jongler entre plusieurs fournisseurs.

Le résultat : pièces CNC 5 axes personnalisées livrées à temps, conformes aux spécifications et à un coût qui fonctionne réellement pour les réalités de production mondiales.

Contrôle Qualité en usinage CNC 5 axes

Je considère le contrôle qualité en usinage CNC 5 axes aussi sérieusement que l’usinage lui-même. Les pièces de haute précision et de géométrie complexe ne fonctionnent que si chaque étape est contrôlée, mesurée et documentée.

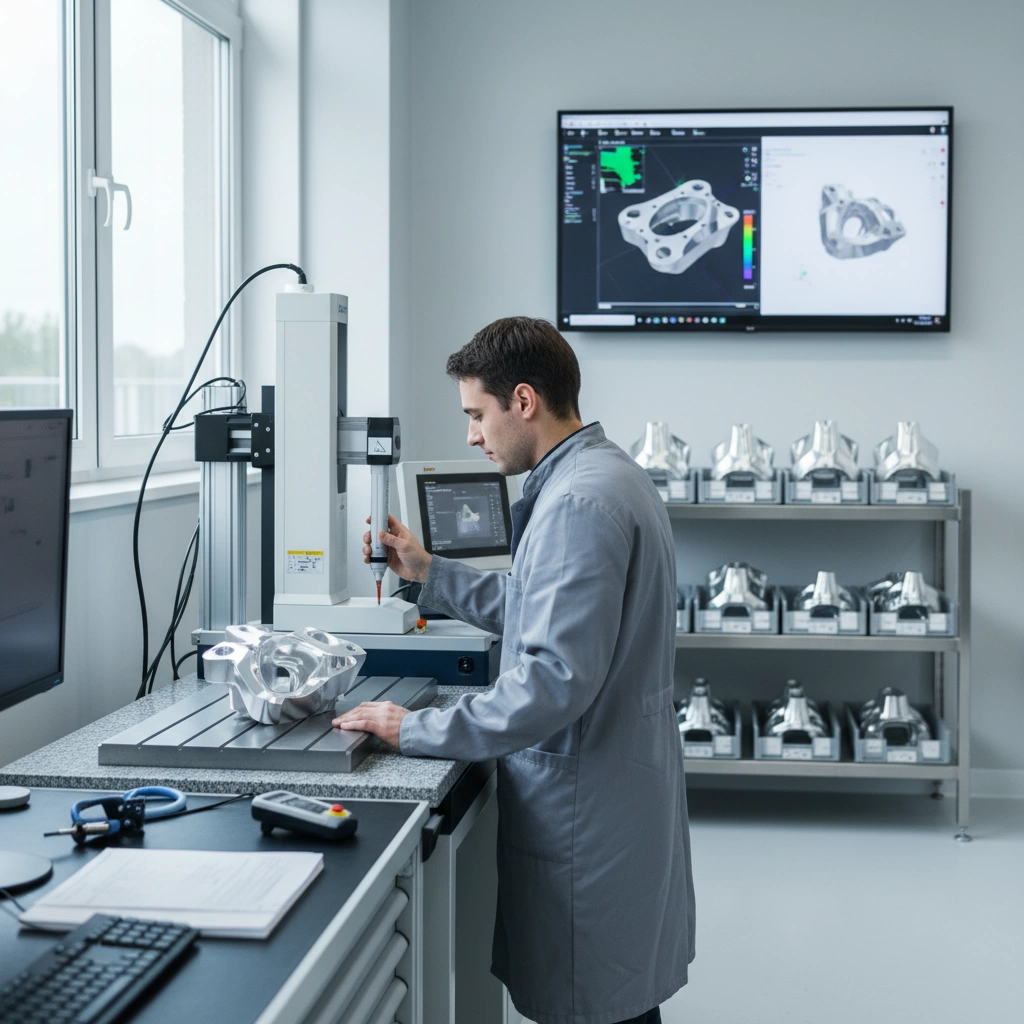

Méthodes d’inspection pour pièces CNC 5 axes

Pour l’usinage CNC de précision et le travail avec des tolérances serrées, je m’appuie sur une inspection en couches :

• Inspection CMM (machine de mesure tridimensionnelle) pour une validation complète en 3D des pièces CNC 5 axes complexes, y compris les impellers, les turbines et les composants médicaux.
• Contrôles en cours de fabrication sur la machine à l’aide de sondes pour vérifier les dimensions clés lors du fraisage simultané 5 axes, réduisant ainsi les rebuts et les erreurs de configuration.
• Inspection de premier article (FAI) pour les nouvelles pièces ou les révisions critiques avant de passer à la production en série.

Cette combinaison garantit que l'usinage CNC multi-axes reste précis et reproductible, même sur des matériaux difficiles comme le titane et les alliages d'aluminium.

Traçabilité et certification des matériaux

Pour l'usinage CNC dans l'aérospatiale, l'énergie et les dispositifs médicaux, le contrôle des matériaux est non négociable :

• Complet traçabilité des matériaux du certificat de fabrication à la pièce finie, avec suivi des lots/nombres de lot à chaque étape.
• Certificats de conformité et rapports d'essais des matériaux conformes aux normes industrielles pour l'aérospatiale, le pétrole et le gaz, et d'autres secteurs critiques.
• Pour des secteurs tels que l'énergie et le pétrole & le gaz, nous alignons nos processus sur les exigences de qualité strictes similaires à celles de notre solutions d'usinage CNC pour l'industrie de l'énergie.

C'est ainsi que je m'assure que chaque pièce CNC de haute précision est à la fois dimensionnellement correcte et entièrement conforme.

Contrôle du processus pour des tolérances strictes

Pour respecter des tolérances d'usinage CNC telles que ±0,005 mm sur des géométries complexes en CNC, je verrouille le processus :

• Programmes CNC stables et documentés pour les services de fraisage 5 axes et l'usinage 3+2 axes.
• Gestion de la durée de vie des outils et la surveillance de l'usure des outils pour maintenir la finition de surface et la précision constantes.
• Contrôlé fixation, serrage et conditions thermiques pour maintenir la répétabilité dans l'usinage CNC en une seule configuration.

Le résultat est une production cohérente sur de petites séries prototypes et la fabrication de pièces CNC 5 axes personnalisées en grande série.

Documentation et Rapport

Chaque travail CNC de haute précision fait l'objet d'une documentation complète afin que vous sachiez exactement ce que vous recevez :

• Rapports d'inspection (données CMM, dimensions critiques, statut de conformité ou non).
• Enregistrements de processus et de matériaux, y compris les numéros de lot, les programmes et l'historique des révisions.
• Optionnel Documentation PPAP/FAI pour les clients qui ont besoin d'une validation plus approfondie pour l'usinage CNC de précision et les services avancés de fabrication CNC.

Ce niveau de contrôle qualité est ce qui rend nos services d'usinage CNC 5 axes fiables pour des clients du monde entier qui ne peuvent pas se permettre de faire des compromis sur la précision, la traçabilité ou la cohérence.

Applications réelles et exemples de cas en usinage CNC 5 axes

Aéronautique : Impulseurs et pales de turbines

Pour les clients du secteur aéronautique, nous utilisons l'usinage CNC simultané 5 axes pour produire des impulseurs et des pales de turbines avec :

• Des surfaces 3D entièrement contournées en une seule configuration
• Des profils de pales et des formes de racines parfaitement assortis
• Des moyeux à tolérances serrées et des sous-coupes complexes

En utilisant le fraisage 5 axes plutôt que plusieurs configurations 3 axes, nous avons réduit les délais de fabrication pour des pièces de turbines complexes de 30–40% et une cohérence améliorée entre les lots de production.

Pièces médicales de précision AL6061 & Titane

Du côté médical, nous usinons régulièrement l'AL6061 et le titane pour :

• Composants orthopédiques avec des formes 3D organiques
• Poignées d'instruments chirurgicaux avec des surfaces ergonomiques
• Carters et fixations précis pour dispositifs médicaux

Avec notre usinage CNC 5 axes du matériau médical de précision AL6061, nous maintenons des tolérances strictes sur des pièces petites et détaillées et des finitions de surface propres prêtes pour l'anodisation ou le polissage. Pour des applications médicales plus spécifiques, nous associons cela à un contrôle strict du processus similaire à nos flux de travail pour usinage CNC de dispositifs médicaux.

Résolution de problèmes de géométrie complexe et de tolérances

L'usinage CNC 5 axes est vraiment rentable lorsque les pièces sont :

• Plein de sous-ensembles, de poches profondes et de trous inclinés
• Requérant des caractéristiques de position réelle sous plusieurs angles
• Exigeant des tolérances jusqu'à ±0,005 mm sur les faces d'accouplement

Au lieu d'utiliser plusieurs fixations et re-serrages (ce qui introduit des erreurs), nous traitons toutes les faces critiques en un seul processus d'usinage CNC. Cela permet de maintenir la géométrie alignée et de réduire les rebuts sur des pièces de grande valeur.

Impact sur le délai de livraison et le coût

Passer à l'usinage CNC 5 axes modifie généralement la structure des coûts comme suit :

• Taux horaire machine plus élevé, mais
• Moins de montages, de fixations et d'opérations manuelles
• Temps de cycle plus courts sur la fabrication CNC de géométrie complexe
• Coût total inférieur sur la fabrication avec tolérances strictes et les séries répétées

Pour des projets complexes dans l'aérospatiale et le médical, cela signifie souvent :

• Prototypage plus rapide (jours au lieu de semaines)
• Risque réduit de retouches
• Meilleure évolutivité du prototype à la production sans redesign du processus.

FAQ sur les services de fabrication CNC 5 axes

Comment la fabrication CNC 5 axes se compare-t-elle à la fabrication 3+2 axes ?

• 5 axes (simultanés): Tous les 5 axes bougent en même temps. Idéal pour la fabrication CNC de géométrie complexe, surfaces 3D lisses, pales de turbines, moules, et pièces CNC de haute précision avec des tolérances strictes.
• 3+2 axes (indexés): Les deux axes rotatifs se verrouillent en position, puis la pièce est usinée comme en 3 axes. Idéal pour l'usinage multi-faces et les sous-coupes, mais moins adapté pour le contour lourd et la surfacique.
  Si votre pièce nécessite un contour continu, des surfaces aéronautiques ou des formes organiques, les services de fabrication CNC 5 axes simultanés sont le choix le plus judicieux.

Délais typiques pour les prototypes et la production CNC 5 axes

Le délai dépend de la complexité de la pièce et de la quantité, mais en règle générale :

• Prototypes rapides : 5 à 12 jours ouvrés
• Petites séries (10–100 pièces) : 1 à 3 semaines
• Larger runs / commandes répétées : 2–5 semaines, en fonction de la capacité et du niveau d'inspection

Des données CAD/CAM bien préparées et des spécifications claires accélèrent toujours le processus.

Principaux facteurs de coût dans l'usinage CNC 5 axes

Les principaux facteurs de tarification pour nos services d'usinage 5 axes sont :

• Matériau: L'usinage CNC de titane et d'alliages à haute teneur en nickel coûte plus cher que l'usinage CNC d'alliages d'aluminium comme l'AL6061.
• Géométrie & complexité: Les poches profondes, les murs fins, l'usinage sous-dimensionné et les surfaces 3D complexes augmentent la programmation et le temps de cycle.
• Tolérance & contrôle qualité: Des tolérances serrées (par exemple Tolérances d'usinage CNC ±0,005 mm) et l'inspection par CMM ajoutent des coûts.
• Quantité: Un volume plus élevé réduit le prix unitaire une fois la mise en place et la programmation amorties.
• Finition de surface: La finition de surface supplémentaire pour les pièces CNC (anodisation, polissage, etc.) influence le coût total.

Quantités minimales de commande et limites de taille des pièces

Nous soutenons prototypes uniques jusqu'à la production en série - il n'y a pas de MOQ strict tant que le projet est techniquement et économiquement réalisable.

Capacités typiques (peuvent varier selon la machine) :

• Taille de la pièce: Des petits composants d'usinage CNC de précision (<10 mm) aux pièces d'usinage CNC multi-axes plus grandes autour des enveloppes de machines de taille moyenne.
• Ajustement optimal: Usinage CNC de précision 5 axes pour les pièces médicales, aérospatiales, automobiles et d'outillage où la géométrie et les tolérances sont vraiment importantes.

Si vous n'êtes pas sûr que votre pièce convienne, envoyez le modèle via notre demande de devis formulaire et nous confirmerons la faisabilité.

Vous pouvez soumettre des modèles et des spécifications directement via notre demande de devis d'usinage CNC 5 axes en ligne formulaire pour un examen rapide.

Conseils de préparation des fichiers pour des devis CNC 5 axes précis

Pour obtenir un devis CNC 5 axes rapide et précis, préparez :

• Fichier CAD 3D: STEP/IGES/Parasolid est préférable pour l'usinage 5 axes.
• Dessin 2D (si disponible): Incluez les dimensions, les tolérances, les GD&T et les références critiques.
• Matériau: par exemple, AL6061, 7075, acier inoxydable, titane, plastiques techniques.
• Quantité et délai de livraison cible.
• Finition de surface: Anodisation, microbillage, polissage, passivation, etc.
• Remarques spéciales: Filetages, marquage, revêtement, niveau d'inspection (par exemple, rapports CMM, certificats de matériaux).

Des fichiers propres et bien dimensionnés signifient une tarification plus rapide, moins de questions et un démarrage de production plus fluide.

Comment commencer avec des projets d'usinage CNC 5 axes

Informations à préparer avant de demander un devis pour CNC 5 axes

Avant de demander un devis pour un usinage CNC 5 axes, préparez ces éléments :

• Fichiers 2D & 3D : STEP/IGES + PDF avec dimensions clés, tolérances et surfaces critiques.
• Spécifications du matériau : par exemple AL6061, titane, acier inoxydable, plastiques techniques comme PEEK ou plastique PTFE (voir notre guide des matériaux pour l'usinage PTFE).
• Quantité & calendrier : Prototype, petite série ou production, plus date de livraison cible.
• Besoins en tolérance & qualité : par exemple ±0,005 mm, zones esthétiques, surfaces fonctionnelles.
• Finition de surface : Anodisation, polissage, sablage, revêtement, etc.
• Utilisation finale & secteur : Aéronautique, médical, automobile, outillage – cela nous aide à choisir le bon processus et le plan d'inspection.

Plus vos informations sont précises, plus votre devis pour l'usinage CNC 5 axes sera précis et rapide.

---

Meilleures pratiques pour concevoir des pièces pour l'usinage CNC 5 axes

Pour obtenir des pièces CNC stables, économiques et de haute précision :

• Garder la géométrie réalisable en fabrication : Évitez les petites poches profondes, les murs ultra-fins et les rapports d'aspect extrêmes sauf si cela est vraiment nécessaire.
• Utilisez des rayons et des tailles de trous standard : Associez des tailles d'outil courantes pour réduire les coûts et les délais.
• Concevez pour l'usinage CNC en une seule mise en place : Regroupez les caractéristiques critiques sur des faces accessibles pour tirer parti de l'usinage simultané à 5 axes.
• Indiquez judicieusement les tolérances : Usinez avec des tolérances serrées uniquement lorsque la fonction l'exige ; plus lâches lorsque cela n'a pas d'importance.
• Permettez l'accès aux outils : Assurez-vous que les sous-découpes, canaux et surfaces inclinées peuvent être atteints avec des outils et des longueurs réalistes.

Si vous avez un doute, envoyez le modèle tôt – nous fournirons un retour DFM avant que vous ne verrouilliez la conception.

---

Comment choisir le bon partenaire ou fournisseur d'usinage CNC à 5 axes

Lorsque vous choisissez un partenaire de services d'usinage CNC à 5 axes, concentrez-vous sur :

• Une expérience réelle en 5 axes : Demandez des pièces d'exemple, des cas d'usinage de géométrie complexe (aubes, pièces médicales, moules).
• Équipement & capacités : Centres d'usinage CNC multi-axes modernes, broches à haute vitesse et inspection de précision (CMM).
• Adaptation à l'industrie : Travail éprouvé dans votre secteur : aéronautique, dispositifs médicaux, prototypage automobile, etc.
• Système de qualité: Processus de style ISO, traçabilité des matériaux et documentation claire.
• Support en ingénierie : Capacité à soutenir la conception pour la fabrication (DFM), l'optimisation des tolérances et la réduction des coûts.
• Tarification transparente & délais de livraison : Répartition claire des facteurs de coût (matériau, complexité, quantité) et dates de livraison honnêtes.

Notre atelier est construit autour de services de fraisage 5 axes de haute précision, du prototypage rapide à la production, pour vous garantir une qualité fiable, des délais prévisibles et des réponses claires sur ce qui est possible.
